Современные разновидности электрических теплых полов

Водяной тёплый пол

Виды теплых полов зачастую применяют в частных домах, либо в коттеджах. Производить его установку и осуществлять подключение к станции теплоцентрали в квартирах советской постройки строго воспрещается, потому как вода, циркулируя по всему профилю водяных полов, возвращается в трубу уже тёплым, следовательно у соседей вместо горячей воды будет охлаждённая. Данный тёплый пол можно устанавливать и подключать через определённые теплообменные стояки только лишь в новостройках.

Основным достоинством этого вида тёплого пола является сокращение издержек на оплату электроэнергии, а также отсутствие вредных электрических и магнитных полей. При соблюдении требуемых правил и требований, данный тёплый пол можно использовать практически со всеми типами декоративного напольного покрытия.

В завершение следует подчеркнуть, что существует большая номенклатура тёплых полов, поэтому и выбор усложняется, каждый из них по-своему привлекателен, но не везде применим, да и ценовой диапазон у них разный, так что всё зависит от вашего бюджета и помещения, куда будет установлен тёплый пол. После ознакомления с данной статьей вы сможете понять, какие виды теплых полов подходят вам.

Ознакомитесь с важной статьей: как выбрать теплый пол

Электрический нагревательный кабель

Кабель продается в бухтах. При установке пола его укладывают в виде змейки, шаг составляет от 10 до 15 см. При этом необходимо использовать монтажную ленту из металла, либо армирующую сетку из металла или капрона. Сверху все заливают бетоном, высота стяжки около 3 см. Нагревательный кабель обладает следующими преимуществами:

• Невысокая цена;
• Возможность укладки с различным шагом, регулируя, таким образом, уровень обогрева для более холодных и теплых помещений.

Тёплый пол в ванной комнате

Недостатками кабеля являются:

• Наличие стяжки не менее 30 мм высотой;
• Более длительный период нагрева из-за глубоко расположенных нагревательных элементов;
• Более сложная установка.

Как вариант можно использовать тонкий нагревательный кабель, не требующий возведения стяжки значительной высоты. Его внешний диаметр небольшой, а внутренняя проводимость отличная. Он прочный и имеет качественную фторопластовую теплоизоляцию, выдерживающую температуру до 180 °С.

Применяют его и как основной источник тепла в доме, и как дополнительный. Его не трудно смонтировать самостоятельно, уложив на слой клея для плитки в бетонную стяжку, либо сверху на плитку, которая осталась от прежнего ремонта. Он подходит для комнат разных габаритов и планировки. Новые модели термостатов позволяют эффективно экономить электроэнергию.

Пленочные системы теплого пола

Работа пленочных комплексов основана на использовании качеств углеродистых материалов. Конструкция пленочной системы состоит из следующих основных элементов:

1. Изолирующее основание;
2. Токоведущие кабели;
3. Нагревательные элементы из углеродистых соединений и материалов;
4. Наружный защитный слой.

На изолирующее полотно закрепляются карбоновые полосы, к которым подключены токопроводящие кабели. При подаче питания полосы нагреваются и посредством инфракрасного излучения нагревают материалы, покрывающие систему. Существует системы с монолитным углеродным покрытием (сплошным, без полос).

Пленочный комплекс имеет толщину не более 0,5 мм, универсален в применении. Может укладываться в стяжку, плиточный клей, под ламинат, ковролин и так далее. Это обусловлено его малой толщиной и ограничением температуры нагрева в 50С. Подробнее об инфракрасных пленочных системах электрических теплых полов можно прочитать здесь.

Монтаж электрического кабельного пола в парнике

Соорудить кабельный пол в теплице легко самим. Схема схожа с укладкой водяного отопления, отличие заключается только в подключении.

Процесс следующий:

Закупается кабель, терморегулятор и изоляционный материал.

Удаляется слой почвы 30 — 40 см лопаткой. Лучше делать это в тёплую погоду, тогда пласт земли легко откинуть в сторону.

• Основание утрамбовывается и засыпается песком — 5 см. На него укладывается полиэтиленовая плёнка для гидроизоляции.
• Делаются крючки из проволоки, ими будет фиксироваться кабель. Возможна укладка и без них, но есть риск, что произойдёт сдвиг провода при монтаже. Крючки можно заменить монтажной сеткой, к которой будет крепиться кабель.

Вырезаются полоски из теплоизоляционного материала, шириной 6 — 7 см. Они укладываются поверх плёнки, в местах расположения кабеля.

Размещается нагревательный элемент на изоляцию «змейкой», и фиксируется крючками.

Провод подключается к терморегулятору, который расположен на запланированном месте.

Устанавливается температурный датчик. Он пропускается под кабелем и закрепляется скобой. Все провода ведущие к регулятору и датчику размещаются в гофрированной трубе, это защитит их от повреждения.

•  Кабель накрывается плёнкой, и засыпается песком — слой  5 см.
• Поверх насыпается плодородная почва.

Тёплый пол для обогрева теплицы готов, можно переходить к тестовой проверке.

Термоматы (тонкие кабельные полы на сетке)

Еще один вариант современных теплых полов – термоматы. Для их изготовления используют очень тонкий кабель, который закрепляют на стекловолоконной сетке.

Нагревательная жила в кабеле окружена экраном, изоляцией и защитной оболочкой.

Выпускаются маты с одно- и двухжильным кабелем. Двухжильные модели больше подходят для того, чтобы обогревать помещения, где люди находятся на протяжении длительного времени (например, спальни или детские), так как у них низкий уровень электромагнитного излучения.

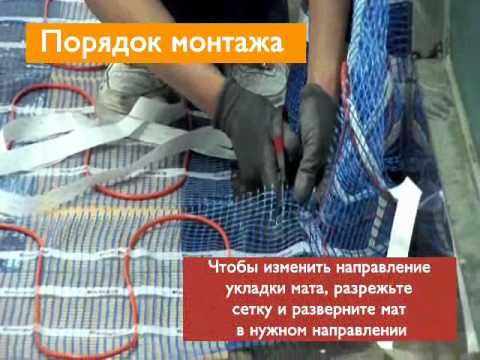

Монтаж термоматов

Тонкие кабельные полы укладывают поверх старого кафеля или готовой стяжки. Рассматривая виды теплого пола под плитку, надо признать, что термоматы являются оптимальным вариантом. При укладке плиточный клей проникает сквозь сетку и надежно закрепляет плитку, а сама сетка выполняет дополнительную армирующую функцию. При этом обогревательная система как бы «тонет» в слое клея и практически не влияет на уровень пола. Как правило, такие виды теплых полов используются при косметическом ремонте или в случаях, когда не желательно поднимать уровень полов.

Монтаж профессиональных кабельных матов Enerpia Mat professional

Можно ли в теплице сделать теплый пол?

Зимой без подогрева теплиц не обойтись. Применяются различные отопительные системы, но самые эффективные и экономичные — тёплые полы. Они создают нужный микроклимат, и равномерно прогревают грунт.

Установка греющего пола в теплице имеет много плюсов:

• позволяет выращивать растения в любой сезон;
• обеспечивает быстрое прорастание семян;
• приводит к ускоренному развитию и раннему плодоношению растений;
• создаёт подходящие условия для выращивания самых теплолюбивых культур;
• не сушит воздух и не сжигает кислород;
• снижает риск образования ожогов на листьях;
• уменьшает расход энергии.

Инфракрасный теплый пол

Устройство и принцип действия

Обогревательная система, в основу которой положен эффект инфракрасного излучения, изготавливается из сверхтонкой нагревательной пленки. Нагревательный элемент состоит из множества токопроводящих полос, расположенных на расстоянии в 15 миллиметров друг от друга. Сверху проводники герметично покрыты слоем термостойкого полимерного покрытия. Инфракрасный излучатель подключается к электрической сети при помощи кабеля, проходящего через силовой блок регулятора температуры.

Применение инфракрасных излучателей

Инфракрасная пленка предназначена для установки под любой поверхностью в доме (под полом, потолком, стеной), основным условием, является отсутствие контакта устройства с открытым воздухом и направление излучения на зону, которую требуется обогреть.

Благодаря особенностям своей конструкции, нагревательная пленка идеально подходит для применения, как на промышленных объектах, так и в жилых помещениях (домах, квартирах) или в гараже. Оригинальным способом использования пленки, является обогрев больших емкостей, путем ее обертывания вокруг них.

Монтаж пленочного излучателя можно без опасений производить под любой тип напольного покрытия (линолеум, ковролин, ламинатную или паркетную доску).

КАК ВЫБРАТЬ ИНФРАКРАСНУЮ ПЛЕНКУ! Виды пленок, терморегулятора, подложки.

Особенности монтажа

Инфракрасная пленка может быть уложена под ламинат (все подготовительные работы сводятся к укладке гидроизоляционной пленки), под линолеум или ковролин.

При расчете системы «теплый пол», следует принимать во внимание два основных правила:

• Во избежание перегрева инфракрасного покрытия, нельзя размещать его на тех участках пола, которые будут заняты мебелью или другими, массивными предметами.
• Для достижения максимально возможного теплового эффекта, инфракрасная пленка должна занимать не менее 70% площади помещения.

Последовательность монтажных операций

• Необходимо составить план помещения, на котором будут отражены места для установки нагревательной пленки и размещение мебели.
• Бетонная стяжка должна быть выровнена и иметь перепады по высоте не более, чем 1 миллиметр на 2 погонных метра. Если пол деревянный — его выравнивают листами фанеры или OSB.

Для предотвращения тепловых потерь, на пол укладывается термоизоляционная подложка, изготовленная из вспененного полипропилена (толщиной 3-4 мм) и покрытого с одной стороны слоем металлической фольги.

Куски термоизоляции укладываются «стык в стык», места соединения склеиваются специальным скотчем с алюминиевым покрытием.

Инфракрасная пленка разрезается на полосы, в соответствии с чертежом, составленным до начала работ. Разрез следует производить по специально обозначенным линиям на полотне.

Датчик температуры

Места соединения контактов отдельных пластин пленки, следует изолировать специальной, битумной изоляцией, поставляемой в комплекте с теплым полом.

Нагревательные элементы подключаются к электропитанию по параллельной схеме.

Датчик терморегулятора располагается в штробе в полу, глубиной 1-2 см, выложенной теплоизоляционной подложкой, на расстоянии 20-25 см от предполагаемого места установки самого терморегулятора (монтируется в стене).

Инфракрасный теплый пол комплект LamaHeat — монтаж и установка

После завершения всех монтажных работ, обязательно должны быть проверены элементы теплого пола и только затем можно укладывать ламинат или линолеум.

Стоимость

Средняя цена инфракрасной пленки составляет 1000 рублей за 1 м2. Терморегулятор обойдется в 2000 – 3000 рублей. Если вы не уверены в своих силах, произвести укладку своими руками, то стоит вызвать мастера. Оплата его услуг составит приблизительно 500 рублей за 1 м2 покрытия.

Что это такое?

Традиционные способы отопления помещений основаны на эмиссии тепловой энергии от определенного источника. Это может быть один большой нагреватель (например, печь), которого хватает для поддержания необходимой температуры во всем доме. Чаще используются радиаторные системы, в которых циркулирует горячая жидкость (теплоноситель). Радиаторы, излучающие тепло, находятся в каждой комнате и обеспечивают их конвекционный нагрев.

Подобные методы обогрева широко распространены, но малоэффективны. Циркуляция теплоносителя требует создания определенных условий (уклон трубопроводов, использующий подъем нагретых слоев жидкости вверх), или использования циркуляционных насосов. Потери тепловой энергии при этом довольно велики, а конвекция не позволяет равномерно нагреть всю комнату — всегда есть более теплые и холодные участки помещений.

Теплый пол — это система обогрева, основанная на ином принципе передачи тепловой энергии. Вместо отдельных точечных элементов в качестве источника используется вся площадь помещения. Такой подход позволяет получить значительную экономию на топливе. Кроме того, практически исчезают потери, свойственные традиционным системам отопления. Вся площадь комнаты нагревается равномерно, исключается появление холодных и теплых участков.

Конструкция теплого пола представляет собой один источник тепловой энергии, равномерно распределенный под напольным покрытием по всей площади помещения. Используются разные виды нагревателей, от водяных трубопроводов с горячей водой, до электрических греющих кабелей или инфракрасных пленочных конструкций. Все виды обладают своими особенностями, ограничениями и преимуществами.

Монтажные схемы в квартире и частном доме

Есть несколько схем монтажа электрических полов, которые предназначены для различных помещений:

В стяжку — по технологии сооружения, устройство наиболее дорогое, требуется полный ремонт. Но конструкция получается надёжной. Процесс монтажа по этой схеме трудоёмкий и займёт много времени, при этом «пирог» пола выходит тяжёлый. Схема рекомендована для частных домов, она не подходит для зданий с деревянными перекрытиями.

Встраиваемые конструкции, при наличии готовой стяжки. Чаще они монтируются под керамическую плитку, и устанавливаются в кухне или ванне. Эта схема применяется, если уже есть хорошая стяжка, или устройство пола осуществляется на бетонных плитах перекрытия, которые имеют идеальное качество для размещения нагревательных элементов. Данную систему достаточно залить жидкой самовыравнивающейся смесью, а при укладке керамики, можно использовать клей.

Укладка плёночного нагревателя — самая простая схема. Процесс быстрый, без ремонта, достаточно лишь раскатать рулон. Конструкция лёгкая, подходит для квартиры.

Монтаж на деревянные перекрытия — здесь рекомендована схема с инфракрасной плёнкой, только следует сделать больший акцент на пожаробезопасность. Возможна укладка кабеля на лаги.

Водяной теплый пол

Принцип работы водяного теплого пола, основан на передаче энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основная сеть отопления дома, демонтировав радиаторы, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.

Обзор монтажа водяного теплого пола между двух стяжек

Способы укладки нагревательных труб

По способу укладки, различают две системы водяных теплых полов:

• В бетонную стяжку. Самый правильный по технологии вариант. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
• Под деревянный пол. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются между лагами под черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам. Этот вариант менее эффективен с точки зрения обогрева помещений.

Система труб разводится по заранее установленным схемам:

• Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается с более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.
• Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
• Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.

Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:

1. Изовер.
2. Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
3. Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
4. Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.

Система водяного обогрева пола, состоит из:

• Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
• Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
• Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
• Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
• Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.
• «Гребенка» и распределительный узел. Узел, который распределяет теплоноситель по разным контурам теплого пола.

Монтаж теплого пола

Обычно, состоит из этапов:

Демонтаж старой стяжки.

• Выравнивание пола.
• По периметру пола закрепляется демпферная лента.

• Во избежание тепловых потерь основание пола утепляется.
• Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).

Производиться расчет диаметра труб, и выбирается схема их расположения.

Для максимального комфорта, можно включить в систему регулируемые клапана, управляемые терморегулятором, что позволит поддерживать температуру установленную пользователем.

• Система заливается стяжкой или монтируется прямо под половое покрытие (доски).
• На одной из стен, рядом с котлом, монтируется распределительный щиток с насосом и гребенками.

Недостатки и преимущества водяных тёплых полов

Водяной тёплый пол представляет собой трубопровод с движущейся внутри нагретой жидкостью. Горячая вода поступает от отопительной системы или котла, и прогревает поверхность пола.

После остывания, она через обратку возвращается в котёл для нагрева, и процесс повторяется снова. Чаще, за движение теплоносителя отвечает циркуляционный насос, а регуляция осуществляется с помощью оборудованного коллекторного узла.

«Пирог» водяной конструкции состоит из чернового пола, слоя гидро- и теплоизоляции, трубопровода, бетонной стяжки и финишного покрытия. Трубы для полов с обогревом используются из различного материала: меди, металлопластика, полипропилена и сшитого полиэтилена.

Такой способ применяется при наличии деревянных перекрытий, которые не могут выдержать тяжесть стяжки.

В чём преимущества водяных тёплых полов, они:

• обеспечивают равномерный прогрев комнаты;
• требуют незначительные затраты при использовании;
• монтируются по всей площади, нет риска, что произойдёт перегрев под крупногабаритной мебелью;
• поддерживают влажность воздуха на комфортном уровне;
• спрятаны под половым покрытием, не портят дизайн помещения;
• имеют долгий срок службы;
• экономичны при эксплуатировании;
• не излучают электромагнитные волны, поэтому полностью безопасны для человека.

Стоит отметить, что у данного вида полов есть и недостатки:

• трудоёмкий и продолжительный монтаж;
• уменьшают высоту потолков, так как чаще укладываются под бетонную стяжку;
• требуют существенные денежные вложения при сооружении;
• имеют сложности при проведении ремонтных работ, ведь необходим демонтаж бетонного слоя.

Водяной обогрев рекомендуется для частных домов, в квартирах многоэтажек они сооружаются редко, так как основной недостаток — опасность подтопления соседей снизу. Кроме того, для подсоединения к общей отопительной системе требуется получить специальное разрешение.

Данное устройство может выступать основным или дополнительным источника обогрева. Особенность такой системы заключается в возможности использовать в качестве теплоносителя не только воду, но и специальные незамерзающие жидкости.

К сведению! Температура теплоносителя тёплого гидропола не должна превышать 45 градусов, а вода в батареях центрального отопления колеблется от 70 до 90 градусов, поэтому необходима установка смесительного узла.

Электрические теплые полы

Электрические полы, подразделяются на три вида. Первых вид – это пленочные. Второй вид – кабельные, и третий вид – электрический теплый пол на матах.

Первый вид – пленочные полы

Пленочные электрические теплые полы, самые совершенные на сегодняшний день. Потребляют мало электроэнергии, кладутся практически под любые поверхности. Под ламинат, под плитку, под линолеум. Это так называемые инфракрасные теплые полы. Такой пол разогревает не воздух, а предметы, находящиеся в его поле деятельности. Также нужно отметить что, такой пол лучше стелить на свободную площадь от мебели, так он будет намного эффективнее прогревать комнату, а не греть предметы. Потребление электричества инфракрасного теплого пола, примерно 50 — 70 Вт на метр квадратный. Если у вас есть комната в 18 квадратных метров, где мебель занимает примерно 8 квадратных метров, то пленочный теплый пол нужно класть на оставшиеся 10 квадратных метров. То есть полное энергопотребление составит 10 * 50 Вт = 500 Вт или 0,5 КВт. Если хорошо утеплить квартиру и положить везде теплый инфракрасный пол, то вполне реально отапливаться, именно теплыми полами, причем разница между водяным отоплением и теплыми полами практически будет не видна, я имею в виду оплату за отопление.

Второй вид — кабельные полы

Следующим, идет кабельный теплый пол. Этот вид применяется в основном в стяжке. Сам теплый тол представляет из себя электрический кабель, который преобразует электрическую энергию в тепловую. Как я писал выше, его кладут в пол на уровне стяжки, то есть перед залитием основной стяжки, такой пол выкладывают на специальные металлические шины, затем уже заливают саму стяжку. Потребление электроэнергии, такого теплого пола немного выше, чем потребление пленочного теплого пола, примерно 90 – 120 Вт, энергии на один квадратный метр. Но если у вас в квартире уже есть черновая стяжка и вам нужен теплый пол, то вам понадобиться третий вид  – электрический пол на матах.

Третий вид – электрический теплый пол на матах

Третий вид, практически ни чем не отличается от второго вида. Однако небольшие различия все же есть. Кабель электрического теплого пола на матах, немного тоньше, обычного кабельного пола, но разница выявится только при замере, составляет она сущие миллиметры. Кладется такой пол уже на готовую стяжку и в основном под плитку. Применение его ограничено, под ламинат и другие сущие покрытия, его практически не укладывают, он высокий, а поэтому ламинат будет лежать не ровно. А вот в плиточном клее 3 –5 мм теплого пола, будут не так заметны, именно для того чтобы не долбить стяжку и нужен теплый пол на матах. Вы его расстилаете на черновую стяжку, затем заливаете его плиточным клеем, а затем кладете плитку. Мат, на который крепится теплый пол, нужен для его равномерного распределения на стяжке, а также для максимального сцепления, с черновой поверхностью. Потребление практически на уровне кабельного теплого пола, однако из-за того что кабель немного, тоньше, расход энергии будет малость ниже – 85 – 110 Вт.

Это все четыре вида теплых полов, водяные, электрические: пленочные, кабельные и кабельные на матах. В следующей статье можете почитать о том — как положить электрический теплый пол под плитку.

Виды теплых полов: водяные системы

Водяной теплый пол – это система трубопроводов, по которым циркулирует нагретая до необходимой температуры жидкость. Данный теплоноситель обуславливает в большей степени ответ на вопрос, какой теплый пол сделать? Главное преимущество таких систем заключается в использовании для подогрева полов уже имеющегося теплоносителя – согласитесь, приобретать котел отопления исключительно для того, чтобы нагреть пол в ванной или санузле, по крайней мере, неоправданно. Именно поэтому все виды теплого водяного пола применяются в ситуациях, когда имеется индивидуальная система отопления.

Водяной теплый пол фото

У многих людей возникает вопрос, почему нельзя запитать подогрев пола от центрального стояка отопления в квартире? Не веря приводимым доводам, многие даже пытаются осуществить такой проект. Заканчивается все, как правило, плачевно, и на это есть несколько причин.

1. Первая и самая главная причина заключается в риске затопления соседей снизу. В большинстве случаев такие деятели изготавливают водяной теплый пол из обычной металлопластиковой трубы (экономят деньги), которая не совсем подходит для работы под сильным давлением, нагнетаемым в центральных теплосетях. Что из этого получается, вы должны понимать сами.
2. Обилие грязи в центральных отопительных сетях. Эта грязь быстро забивает горизонтально расположенные трубы теплого пола, и уже спустя пару лет он перестает функционировать.
3. Страдает сама система отопления дома. Практически всегда, чтобы увеличить эффективность работы теплых полов, всевозможные Кулибины вырезают перемычку на стояке, направляя поток воды непосредственно через трубопровод теплого пола и батарею. Это ведет к сужению диаметра стояка, и в результате стояк может вообще остановиться и перестать работать. Если уж пробуете такой подход к делу, то не нужно удалять перемычку совсем, поставьте на нее хотя бы кран.

Подводя итог использованию водяных теплых полов в квартире с центральным отоплением, добавлю только то, что, как правило, температура теплоносителя в стояках достаточно низкая, и добиться с его помощью эффективного подогрева пола не получится. Ответом на вопрос, какой теплый пол лучше для квартиры, будет однозначным – электрический. И утверждение это проверено годами. Исключение могут составить разве что квартиры с индивидуальным отоплением – но в этом случае нужно соблюдать все требования к материалам и четко соблюдать технологию изготовления подобных систем, включая качественную гидроизоляцию.

Виды теплого водяного пола
