Провод пугв

Доступные методы контроля качества провода ПуГВ

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ГОСТ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в ГОСТ.

Визуальный осмотр. Могут быть проверены: маркировка, число проволок в жиле, расцветка и целостность изоляции.

Измерение конструкционных размеров. Могут быть проверены с помощью подходящих измерительных инструментов толщина изоляции и наружный диаметр. Измерение диаметра проволоки dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил. Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при небольшом сечении и нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км

Особое внимание следует уделять хорошему контакту с измерительными проводами

Способы применения

Это одножильный кабель с изоляционным материалом из ПВХ пластика, с отсутствующей оболочкой. Проводник являет собой отожженные прутики проволок из меди (минимум 7 штук) разной степени лужения. Его применяют в помещениях закрытого типа при стационарной укладке. Допустимо применение под крытым навесом при условии отсутствия прямого попадания солнечных лучей. Для ПУГВ неприемлемы также осадки. Закрытый способ его прокладки предусматривает возможность монтажа под штукатуркой, в кирпичной кладке или бетоне. Расшифровка аббревиатуры этого кабеля следующая:

П — обозначает провод,

У — обозначает, что провод установочный,

Г — обозначает, что провод гибкий,

В — обозначает, что изоляционный материал из ПВХ пластика.

Этот тип кабелей широко используется при обустройстве механизмов и станков, различной электроаппаратуры, силовых шкафов на обозначенное переменное напряжение до 450/750В с допустимой частотой до 400 Гц. Применимо использование с напряжением постоянного тока до 1000 В.

По своим конструктивным особенностям, техническим и эксплуатационным оценкам ПУГВ отвечает условиям международных стандартов. Обладая высоким уровнем гибкости, он укладывается в коробах, стальных трубах, лотках.

При одиночной укладке он препятствует горению. Период его эксплуатации — минимум 20 лет. Поэтому ГОСТ предъявляет к такой продукции довольно строгие требования по механическим, электрическим и конструкционным параметрам. Срок службы ПУГВ исчисляется со времени даты изготовления.

Провод ПВ запрещён! Чем заменить?

Размер сечения этого провода — от 0,5 до 95 мм2. Изоляционный материал плотно прилегает к проводнику. Снимается он без повреждений. Недопустимы трещины, инородные включения, вмятины, наплывы, пузыри на изоляции меняющие ее толщину.

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

• Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
• Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
• Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

• Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
• Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
• Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
• Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
• И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

• Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
• И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Описание

Конструкция этой проводки ничем не отличается от аналогичной. Токопроводящие жилы, изготавливаемые из меди, защищены полимерным покрытием. Маркировка ПВС означает следующее:

• П – провод. Указывается, что изделие принадлежит к классу электропроводки и предназначено для передачи электроэнергии.
• В – винил. Из этого материала изготавливается изолирующий слой. Причем он применяется для защиты каждой жилы и изготовления общей оболочки.
• С – соединительный. Функциональное назначение.

Главной характеристикой ПВС является диаметр жил и их количество. Они изготавливаются из меди и могут быть цельными или состоящими из нескольких отдельных проволок, скрученных вокруг основания. Для маркировки каждой жилы принято использовать стандартные цвета:

1. Белый – обозначает внешнюю защитную оболочку, внутри которой находятся изолированные провода.
2. Черный, коричневый, красный – так принято маркировать фазную жилу.
3. Синий – нулевой.

В некоторых случаях зеленый цвет означает провод заземления. При выборе следует обращать на маркировку изделия. Она выполняется согласно ГОСТ 7399-97. Рассмотрим на примере типовое обозначение — ПВС 2×1,5. Это означает что в состав кабеля входят 2 изолированные жилы диаметром 1,5 мм каждая. В некоторых случаях необходимо знать количество проволочных элементов и их сечение. Тогда следует воспользоваться данными таблицы. В ней же указаны удельная масса кабеля и возможный наружный диаметр.

Технические характеристики провода ПВС дают возможность применения практически во всех областях, где необходимо подключение от источника электроэнергии к потребительской точке.

Характеристики

При выборе кабеля следует обращать внимание на количество токопроводящих жил, их диаметр и эксплуатационные характеристики. Последние являются важным моментом, так как благодаря свойствам виниловой оболочки возможна установка кабеля во влажных помещениях с вероятностью попадания воды на его поверхность. При этом необходимо соблюдать правила соединения отдельных отрезков проводки

Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки

При этом необходимо соблюдать правила соединения отдельных отрезков проводки. Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки.

Технические характеристики кабеля ПВС, общие для всех типов изделий:

• Максимальная величина напряжения — 450 В.
• Термостабильность относится к классу Y. Он характеризуется ограничением температуры нагрева до +70°С.
• Стандартный класс огнестойкости. Материал изоляции не горюч, при воздействии внешнего пламени не поддерживает процесс горения.
• Изделие имеет высокую механическую прочность, характеризуется хорошим показателем сопротивляемости изгибным разрушениям.
• В зависимости от типа эксплуатации срок применения может составлять от 6 (подвижное состояние) до 10 (неподвижное) лет.

Ко всему этому хочется добавить доступную стоимость провода ПВС. Благодаря вышеизложенным характеристикам область применения проводки данного вида довольно обширна.

Применение

Чаще всего кабель используется в качестве токопроводящей магистрали для подключения энергии к приборам устройств. Его можно устанавливать для создания проводки в доме или квартире. Но перед этим обязательно рассчитывается номинальный и максимальный показатель нагрузки сети. В соответствии с полученными данными подбирается изделие оптимального сечения. В бытовых приборах с помощью ПВС осуществляют подключение электроприборов к розеткам.

Если говорить в целом — провод ПВС является одним из самых распространенных видов электропроводки для бытового и промышленного применения. Выбор сечения жил должен основываться на расчетных данных всего проекта или параметрах подключаемого устройства. Только так ПВС сможет выполнить свои функции в качестве проводника электроэнергии.

Технические характеристики провода ПуГВ

Электрическое сопротивление токопроводящих жил на постоянном токе для проводов сечением до 50 мм2 при приемке и поставке должно быть не более указанного в таблице. Для проводов сечением 0,75; 1 и 1,5 мм 2 сопротивление жил зависит от конструкции жилы.

Номинальное сечение жилы , мм2	0,75	1,0	1,5	2,5	4	6	10	16	25	35	50
Сопротивление медной жилы, Ом/км	24,5-25,5	18,1-21,8	12,1-14,0	7,41	4,61	3,11	1,99	1,21	0,809	0,551	0,394

На период эксплуатации и хранения допускается увеличение указанных значений сопротивления жил на 20%.

Электрическое сопротивление изоляции на 1 км длины при температуре 20°С должно быть не менее 1 МОм при приемке и поставке и не менее 0,01 МОм на период эксплуатации и хранения.

Готовые провода при приемке и поставке должны выдерживать при погружении в воду без предварительной выдержки в ней испытания переменным напряжением 2000 В частотой 50 Гц в течение 5 мин, приложенным между жилой и водой (на период эксплуатации и хранения – 1000 В при тех же условиях).

Провода должны выдерживать навивание при температуре минус 15°Сна цилиндр (барабан) диаметром, равным 5 наружным диаметрам провода (на специальной установке непосредственно в холодильной камере).

Особенности и преимущества

Силовой проводник ПуГВ производится в соответствии с техническими требованиями, прописанными в международных стандартах. Повышенная гибкость изделия разрешает использовать его для качественной прокладки электрических линий внутри коробов (кабель-каналов) и различных гофрированных труб.

Выше уже писалось, что одиночная прокладка позволяет исключить вероятность возгорания. Продолжительность эксплуатации при соблюдении всех условий составляет не менее 20 лет, при этом данный срок подсчитывается, начиная со дня выпуска изделия.

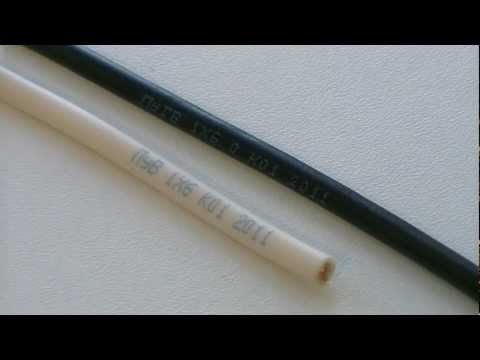

При визуальном осмотре провода вы должны найти информацию о производителе. Маркировка в виде аббревиатуры вместо наружной оболочки наносится на изоляционный материал жил. Существуют два способа сделать это – рельефный и при помощи штампа. Обозначение кабеля должно быть непрерывным на расстоянии не более 500 мм. Исходя из этих данных, электромонтажник должен узнать длину провода в бухте, производителя, дату изготовления, массу и номер по ГОСТ. Не забывайте о наличии различных сертифицирующих знаков.

Конструктивные особенности

При осмотре конструкции силового проводника первое, что бросается в глаза, – наличие одной жилы из луженой медной проволоки. Такое строение обеспечивает простоту и удобство установки, позволяет использовать кабель при прокладке трассы с большим количеством резких изгибов.

Подробнее о конструкции провода ПуГВ:

1. Несмотря на одножильную конструкцию, проводник состоит из нескольких проволок. Все медные прутья скручены между собой. За счет проволок наименьшего сечения весь кабель в целом получается максимально гибким.
2. Количество медных проволок напрямую зависит от сечения провода. Для кабеля с сечением токоведущей жилы 0,5-35 кв. мм должно использоваться не менее семи прутьев. Обычно наблюдается простая зависимость: чем выше значение площади сечения, тем больше проволок используется для формирования жилы. Их конкретное количество регламентируется отдельно каждым производителем.
3. Силовой проводник с сечением 50-95 кв. мм изготавливается как минимум из 20 медных прутьев. Для более толстого кабеля их количество может превышать 40 штук.
4. Один производитель ПуГВ с сечением 50 кв. мм формирует жилу из 50 медных проволок (у каждой данная величина составляет приблизительно 1 кв. мм), другой – из 25 (в таком случае площадь возрастает до 2 кв. мм).
5. Чтобы хоть как-то регламентировать и сдерживать фантазию производителей, в мире были приняты стандарты. Для кабеля с площадью сечения токоведущей жилы 0,5 кв. мм сечение отдельных проволок не должно превышать 0,21 кв. мм. Если изготавливается провод 10 кв. мм, то эта величина возрастает до 0,41 кв. мм. Наконец, для наиболее толстого кабеля с сечением 240 кв. мм берутся медные прутья 0,51 кв. мм.
6. Каждый провод выпускается с качественной ПВХ-изоляцией. Для изделий с большим сечением толщина изоляции выше.
7. В международных стандартах прописаны номинальная толщина изоляционного слоя, минимально допустимое значение и максимальный наружный диаметр готового изделия. Величина также указывается в техническом паспорте.

В таблице ниже показана зависимость номинальной толщины изоляции от сечения жилы:

Окраска провода ПуГВ относится к его конструктивным особенностям. В отличие от остальных данный параметр никак не регламентируется и не нормируется, поэтому производители вольны выбирать любой цвет, который взбредет им в голову. Однако для силового проводника тропического исполнения существует предписание, в соответствии с которым не рекомендуется использовать натуральные цвета

Обратите внимание, что эта фраза носит лишь рекомендательный характер. Для всех остальных случаев отсутствует даже таковая

Тем не менее, наблюдается общая тенденция: проводники, предназначенные для подключения заземления, обычно окрашиваются в желто-зеленый цвет. На каждые 15 см длины провода желтый и зеленый цвета должны составлять не более 70 и не менее 30% соответственно.

Применение провода ПУГВ

Несмотря на то что кабель ПуГВ является одножильным, его относят к категории многофункциональных проводников. Это связано с сечением токоведущей жилы, которое может составлять 0,5 или 240 кв. мм. Диапазон большой, поэтому провод подходит как для силовых, так и для коммутационных линий. С помощью ПуГВ выполняют замену устаревшей алюминиевой проводки.

Однако в большинстве случаев ПуГВ применяют для разводки небольших электрических схем, которые спрятаны под защитными материалами, включая штукатурку, различную облицовку, подвесные и натяжные потолочные конструкции. Довольно часто провод прокладывается в кирпичной кладке или монолитном бетонном блоке.

Обзор силовых проводов КГ, ПВ3, Pride 4Ga

Конструкция кабеля пв 3, маркировка по цветам

Провод по своей конструкции довольно простой (см статью. «Цвета проводов в трехжильном кабеле»). Жила провода состоит из перекрученной тонкой медной проволоки, обернутой цветной поливинилхлоридной изоляцией. В зависимости от назначения используются различные цветовые раскраски:

1. синий, голубой – нейтральный/ноль
2. желтый, желтый с зелеными полосками – заземление/земля
3. черный, белый, красный, коричневый, любой цветной, кроме синего и желтого – фаза

Чем больше количества медной проволоки в проводнике, тем более гибкий проводник. ПВ-6 более гибкий чем ПВ 3.

Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать

При выборе необходимо в первую очередь руководствоваться характеристиками кабеля, ПВ-3 имеет следующие параметры:

1. максимальная длина – в зависимости от назначения, ограничивается 100м
2. сопротивление изолирующего слоя – 2,25 – 13 к.Ом/км
3. материал жил – медь
4. температура установки – -15гр.С
5. рабочая темпер. – -50 – +35гр.С
6. минимальный срок службы – 15 лет. Фактический до 50 лет.
7. Относительное удлинение – до 50%
8. Термостойкость – до 150гр.С (краткосрочно)
9. Проводимость – в зависимость от диаметра (см. таблицу ниже)

Таблица – технические характеристики провода ПВ 3 (диаметр, масса – вес, сопротивление жил и изоляции)

Номинальное сечение пвз (мм²)	Кол-во проволок (шт)	Наружный диаметр(мм)	Максимальное электрическое сопротивление в соответствии с ГОСТ 22483 (Ом/км) не более	Справочная масса/вес 1км провода, (кг)	Электрическое сопротивление изоляции, кОм/км, при +70гр.С, не менее
ПВ 3
1х0,5	7	2,1	39,5	8	13
1х0,75	7	2,3	25,6	11	11
1х1,0	7	2,5	21,7	14	10
1х1,5	7	3,1	14,1	21	10
1х2,5	19	3,7	8,01	34	9
1х4,0	19	4,3	4,8	49	7
1х6,0	19	4,7	3,1	70	6
1х10	49	6,5	2	116	5,6
1х16	49	8,1	1,2	182	4,6
1х25	65	10,5	0,81	272	4,4
1х35	105	11,4	0,55	365	3,8
1х50	144	13,3	0,4	540	3,7
1х70	210	15	0,28	706	3,2
1х95	285	18,1	0,21	1004	2,9
1х120	360	19,5	0,163	1245	2,7
1х150	444	21,2	0,128	1410	2,4
1х185	555	23,8	0,105	1650	2,25

Более подробно можете прочитать в ГОСТ 22483 “Жилы токопроводящие для кабелей, проводов и шнуров” – ссылка на ГОСТ

Таблица 2 – максимально допустимый ток для провода Пв-3 (при напряжении 220 В)

Один провод Пв 3
Сечение мм²	Диаметр жилы, мм	Мощность/сила тока (кВт/А, ампер)
0,5	0,79	2,2/10
0,75	0,97	2,86/13
1	1,13	3,3/15
1,5	1,38	4,4/20
2,5	1,78	5,94/27
4	2,25	7,92/36
6	2,76	10,12/46
10	3,57	15,4/70
16	4,51	19,8/90
25	5,64	27,5/125
35	6,67	33/150
50	7,98	41,8/190
70	9,44	52,8/240
95	11	63,8/290
120	12,36	74,8/340
150	14,2	85,6/390
185	15,34	93,1/450

Важные моменты при проверке в магазине

Обращайте внимание по ГОСТ или ТУ сделан провод, ГОСТ предпочтительнее, потому что ТУ устанавливается производителем, могут быть отклонения по параметрам от стандарта.
Должна быть этикетка на упаковке и маркировка на самом кабеле
Читайте отзывы, выбирайте только проверенных производителей  (о производителях см. далее ↓)

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское

Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Условия эксплуатации

Согласно утверждению производителей, провода ПУГНП рассчитаны для использования в электрических сетях переменного тока с напряжением до 250 В и частотой до 50 Гц. Температура, при которой провод должен уверенно выполнять свои функции должна быть не ниже -50˚C и не выше +70˚C, но во время прокладки окружающая среда должна быть не холоднее -15˚C. В процессе эксплуатации максимальная допустимая температура нагрева токоведущих жил должна быть не выше +70˚C, а при эксплуатации не больше 8 часов в сутки и общей выработке не больше 1000 часов – до +80˚C. Рабочая влажность воздуха составляет 100% при условии, что окружающая среда прогрета не выше чем до +35˚C. Допустимый радиус изгиба, образуемый при прокладке, должен быть не меньше 10 диаметров провода.

Сопротивление изоляции кабеля длиной в 1 км при температуре в +20˚C зависит от суммарного сечения:

• 1 мм2 – до 27,1 Ом/км;
• 1,5 мм2 – до 12,1 Ом/км;
• 2,5 мм2 – до 7,41 Ом/км;
• 4 мм2 – 4,61 Ом/км.

Рабочие токовые нагрузки для проводов ПУГНП не описаны в их ТУ, поэтому в данном случае следует ориентироваться на требования ПУЭ:

• для проводов с номинальным сечением 1,5 мм2: двухжильные – 19 А, трехжильные – 19 А;
• с сечением 2,5 мм2: двухжильные – 27А, трехжильные – 25 А;
• с сечением 4 мм2: двухжильные – 38 А, трехжильные – 35 А.

Расчетный срок службы проводов ПУГНП равен 15 годам. В двухжильном исполнении ПУГНП выпускается с общей площадью сечения 1-6 мм2, а в трехжильном – 1-4 мм2.

Таким образом, маркировка «ПУГНП 2×2,5» указывает на двухжильный плоский кабель с площадью сечения жил 2,5 мм2. А «ПГУНП 2×1,5» — на трехжильный универсальный плоский кабель с площадью сечения жил 1,5 мм2. Стоит отметить, что на проводах данного типа не всегда можно увидеть внешнюю маркировку, потому что её отсутствие допустимо – информацию о заводе-изготовителе, условном обозначении провода, длине, ТУ и дате изготовления можно получить из ярлычка на бухте.

Срок хранения проводов ПУГНП не регламентирован современными правилами, а согласно категории климатического исполнения их следует хранить под навесами или в закрытых помещениях.

Предварительные выводы о качестве проводника можно сделать с помощью следующих методов:

• визуальный осмотр жил на качестве изоляции, количество жильных проволок и т.п.;
• измерение конструкционных размеров (диаметра жил, проволок, всего провода) специальным инструментом;
• измерение сопротивления токоведущих жил с помощью омметра с соответствующим пределом.

Провод ПуГВ: характеристики и области применения

Провод ПуГВ – один из лучших проводников для прокладки сложных силовых и коммуникационных сетей, обладающий прекрасной гибкостью и надежной полихлорвиниловой оболочкой с цветовым маркированием. Провод в основном применим для стационарной скрытой от прямого воздействия солнечных лучей проводки внутри промышленных, офисных и бытовых помещений. Отличные технические характеристики провода ПуГВ с повышенной способность к изгибу малым радиусом позволяет его использовать с высокой эксплуатационной надежностью в местах сложной коммуникации.

Технические характеристики провода ПуГВ

Эксплуатационная надежность и отличительные технические характеристики провода ПуГВ обеспечиваются соответствием проводника ГОСТу 6323-79 с параметрами:

Конструктивно провод ПуГВ представляет собой многопроволочный одножильный токопроводник с защитной полимерной изоляцией (ПВХ).

Провод рассчитан на номинальное рабочее напряжение до 450/750 В переменного тока частотой до 400 Гц или на постоянный ток с пиковым рабочим напряжением до 1000 В, что позволяет использовать проводник в электросетях бытового назначения или в промышленных высоковольтных сетях.

Рабочий диапазон окружающей среды может колебаться в пределах от -50 до +70 градусов при относительной влажности до 98%, при этом допускается разогрев проводника до рабочей температуры около 70 градусов. Несмотря на широкий рабочий диапазон температур, рекомендуется не проводить монтаж провода при снижении температуры окружающей среды ниже -15 градусов из-за снижения эластичности полимерной защитной оболочки.

Полимерная оболочка провода ПуГВ способна выдерживать кратковременный разогрев до температуры не более 160 градусов, не поддерживает горения и устойчива к воспламенению, что относит провод к пожаробезопасному классу в соответствии с ГОСТом Р 53315-2009 – О1.8.2.5.4.

Провод ПуГВ устойчив к механическим, вибрационным и акустическим воздействиям и обладает повышенной гибкостью с минимальным радиусом изгиба 5 наружных диаметров. Для облегчения составления сложных схем электропроводки провод выпускается в разной цветовой защитной оболочке, что позволяет маркировать фазы тока или использовать его в управляющих и коммуникационных блоках промышленного оборудования. Цвет изоляции в соответствии с нормативными документами может быть белым, серым, желтым, оранжевым, фиолетовым, красным, розовым, голубым, синим, зеленым, черным, коричневым, желто-зеленым, а также свешанной расцветкой в зависимости от ассортимента производителя. Гарантированный минимальный срок службы провода составляет не менее 15 лет.

Сфера применения провода ПуГВ

1. Провод ПуГВ относится к кабельной продукции многофункционального назначения и применения, т.к. его ассортимент имеет сечения провода от 0,5 мм2 до 400 мм2, что позволяет использовать данный провод, как в коммуникационных схемах, так и в качестве силовых электрических магистралей.
2. В случаях необходимости организации проводки вне помещений провод рекомендуется укладывать в полимерные или стальные трубы, короба, лотки и другие специализированные колодцы, т.к. полихлорвиниловый материал защитной оболочки обладает «старением» под воздействием ультрафиолета.
3. Оптимальным применением провода ПуГВ принято считать организацию коммуникационных и силовых электрических сетей под штукатуркой, в строительных колодцах и каналах, в монолитном бетоне и кирпичной кладке, а также при организации подвесных электрических сетей внутри помещения.

Расшифровка названия и особенности конструкции провода ПВ3

На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».

Расшифровка названия ПВ3

И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.

Основные характеристики провода ПВ3

Итак:

• Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
• Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
• Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.

Расшифровка типа провода согласно ГОСТа 2010 года

• Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
• Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.

• Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
• Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
• Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
• После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.

Конструкция провода ПВ3

Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.

Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.

Зависимость толщины проволок от гибкости провода ПВ3

Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.

В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.

Провод ПВ3 95

А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса.
Кстати количество этих проволок должно быть не менее 16 штук.

Номинальные параметры изоляции провода ПВ3

Следующим важным элементом в конструкции провода является изоляция

Но здесь все достаточно просто.
В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже.
Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная.
В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.

Стандартные расцветки провода ПВ3

Последним вопросом, на который мы обратим внимание, является расцветка провода.
Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции.

Стоимость

Цена провода ПуГВ 1х6 устанавливается в индивидуальном порядке для каждого потребителя. Приобретение товара может производиться из имеющегося в наличии ассортимента или по предварительному заказу. Выгодные предложения и доступная стоимость провода позволяют выбрать необходимый товар. Цена за метр устанавливается в зависимости от объема заказа, условий поставки товара и других нюансов.

Чтобы купить ПуГВ 1х6 достаточно оставить заявку удобным способом – на сайте или отправить на электронную почту. В самые короткие сроки потребитель получит выгодное предложение, скидки на покупку и условия доставки заказа.

Полная информация о продукции, сертификат соответствия, а также паспорт качества предоставляются в обязательном порядке каждому покупателю, что гарантирует приобретение оригинального товара с заявленными характеристиками и качеством.

Цвета провода

Цветовая гамма ПУГВ разнообразна. Окрас изоляции обязан быть сплошным. Он также может быть представлен двумя продольными полосами. Полосы имеют натуральный цвет, располагаются относительно друг друга диаметрально. Если кабель используется для заземления, изоляция окрашивается в желто-зеленый цвет. Нулевые провода окрашены синим цветом. Вообще, окраска заранее оговаривается в заказе.

Если же этого не происходит, и в заказе нет конкретной информации о цвете, производитель осуществляет поставку по своему усмотрению. Такой вариант допустим при поставке продукции с изоляцией переходных и смешанных цветов, с условием не более 10% от общего объема партии.
