Как правильно установить и прикрепить настольную лампу к столу

Особенности конструкции

Настольная лампа состоит из следующих элементов:

1. Электромеханическая часть. Благодаря электромеханике достигается подвод электричества от сети к ламповому патрону.
2. Опорная часть. За счет этого элемента поддерживается осветитель или рефлектор.
3. Осветитель. Представляет собой лампу под абажуром или в рефлекторе.

В светильниках со стойками основная эстетика обычно заключается в дизайне абажура, а стойка играет роль дополнения. В шарнирных моделях все наоборот.

Электромеханическая часть

Электрическая схема настольной лампы включает сетевую вилку, кабель, переключатель и патрон. В некоторых случаях имеется контроллер напряжения.

Патрон E27 устанавливают только на хвостовик с резьбой (М10, М12). Патрон для узкого цоколя (E14) также ставят на резьбу (другой вариант — ламель в виде металлической полосы). Оптимальный вариант для настольной лампы — люстровые патроны, оснащенные фланцами с резьбой. Между фланцами зажимают металлическую планшайбу с конструкцией абажура или хомут шарнирного фиксатора. На рисунке внизу показаны варианты патронов для ламп.

При изготовлении особое внимание обращают на электробезопасность. Для этого придерживаются следующих правил:

1. Кабель должен быть круглым, облаченным в двойной изоляционный слой.
2. Токопроводящие жилы подбираются гибкие, содержащие множество проволочек. Подходящее сечение жил — от 0,35 кв. мм или больше.
3. Участки, где прокладывают кабель через токопроводящие детали, а также сырые места, защищают диэлектрическими втулками. Также используют колена или манжеты.
4. Натяжение кабеля внутри осветительного прибора не должно быть чрезмерным.

На рисунке внизу показана схема механических элементов опоры стоечной настольной лампы.

Перед вводом кабель изнутри завязывают узлом или продевают через проем диэлектрической шайбы-фиксатора. Это делают, чтобы после натяжения кабеля снаружи он не потерял целостность внутренней части.

Особенности шарнира

Конструкция стойки настольной лампы проста в отличие от кронштейна на шарнире. Провод к ламповому патрону подводят по несгораемым коленам-диэлектрикам. Если звено шарнира цельное, кабель проводят по его верху (справа и по центру). При этом тщательно фиксируют на звене. В случае с трубчатыми звеньями кабель располагают внутри них. Над изломами звеньев создают кабельные петли (диаметр не меньше 60 мм, или от 12 диаметров проводника). На участке перехода кабеля от кронштейна к осветителю петля больше — от 90 мм, или 20 кабельных диаметров.

Положение настольной лампы с шарниром изменяется широко, поэтому добиться ее устойчивости с грузом непросто. В связи с этим настольному светильнику на шарнирах понадобятся винтовые зажимы. Для самодельной лампы можно использовать, например, малую столярную струбцину. Нужна именно столярная, а не слесарная, так как последние лишены мягкого покрытия.

Чтобы создать держатель из струбцины, используют гнездо металлической трубки (внутренний диаметр — не меньше 10 мм, длина — 120-150 мм). В трубке пропиливают продольную борозду такой же толщиной, как обойма струбцины. Гнездо фиксируют к струбцине при помощи сквозных болтовых соединений. В гнездо устанавливают металлический штырь с проушиной, выполняющий роль стационарного элемента нижнего шарнира кронштейна.

Обратите внимание! Обойму изготавливают из высокоуглеродистой стали, чтобы струбцина не деформировалась под давлением деталей. Однако такая сталь отличается хрупкостью, поэтому сверло должно быть из прочного сплава

Недопустимы удары по обойме твердыми предметами или попытки согнуть ее.

Рефлекторы

Для шарнирных настольных светильников подходят только рефлекторы. Абажур для такого рода ламп слишком тяжел. Необходим рефлектор параболического типа, поскольку он образует очень ровный, направленный свет. Рефлектор можно приобрести или сделать своими руками. Самостоятельно изготавливают обычно только одинарные рефлекторы. При этом освещение от них не самое равномерное. А вот высококачественные рефлекторы (четвертый порядок кривизны) своими силами сделать не получится, придется эту деталь покупать.

Рефлектор на шарнирном кронштейне нуждается в верхнем проеме для отвода разогретого воздуха. Хотя светодиодные и люминесцентные лампы нагреваются умеренно, ресурс изделия все равно уменьшается, поэтому отвод горячего воздуха весьма желателен.

Оригинальные идеи

Существует много идей создания настольного светильника, но некоторые отличаются своей оригинальностью.

Из подручных материалов

Не стоит сразу бежать в магазин за деталями для создания настольного светильника. Лампу можно сделать из подручных материалов. Для этого понадобится:

• гайка;
• металлические элементы;
• кабель-канал;
• проволока;
• кнопка включения/выключения;
• патрон;
• лампа.

Поэтапное выполнение:

1. Из гайки и металлических усиков делается крепление.
2. Отмеряется нужное количество кабеля и кабель-канала.
3. Проволока помещается внутрь кабель-канала.
4. Кабель канал одним концом одевается на крепление.
5. Верхний конец провода соединяется с патроном.
6. Проводится изоляция всех контактов. Для этого используется термоклей.
7. К нижней части лампы припаивается кнопка.
8. К кнопке припаивается провод, который непосредственно подключается к розетке.
9. Все контакты изолируются изолентой.
10. Все прокрашивается в цвет кабель-канала.
11. Чтобы предотвратить рассеивание лампы, можно ее переделать: снимается стеклянная колба, вместо нее приклеивается пластиковый кружок.
12. Настольная лампа готова.

Такой вариант подойдет для освещения рабочей поверхности.

Интересное видео по теме:

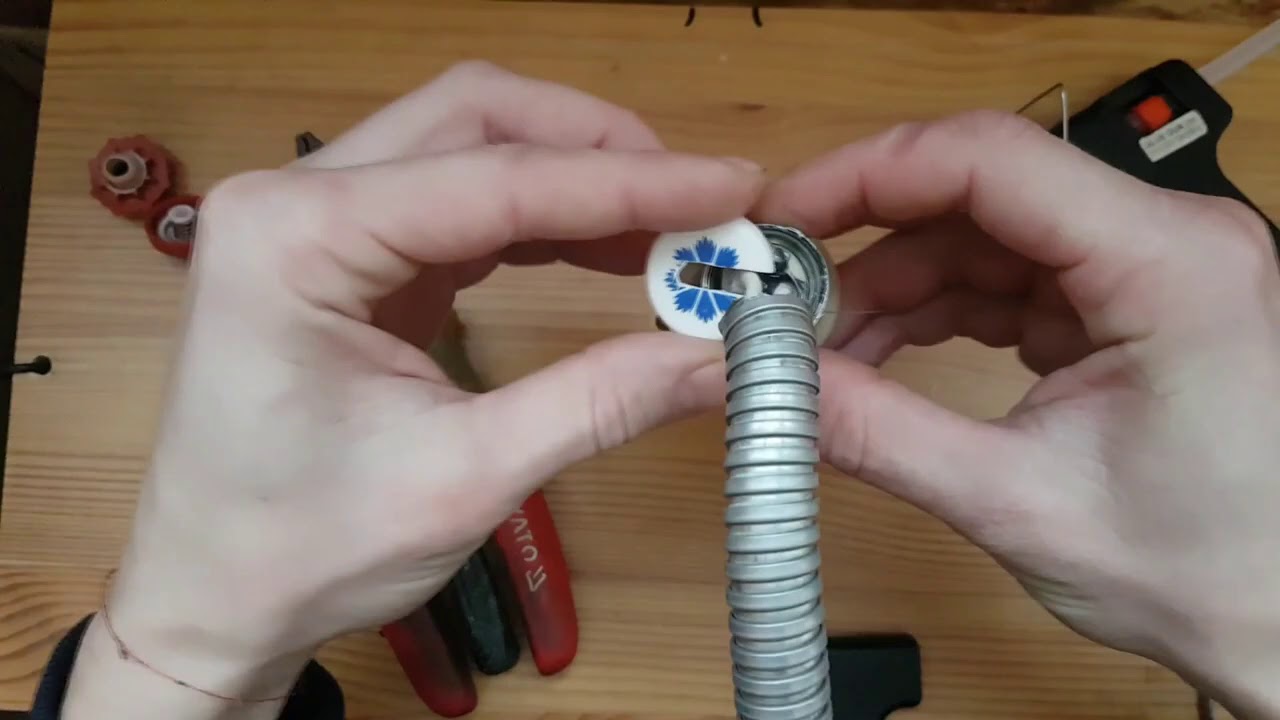

Настольная лампа из подручных материалов

Из пластиковой бутылки с абажуром

Для этого понадобится:

• пластиковая бутылка оригинальной формы;
• краска в баллоне;
• патрон;
• провод с выключателем и вилкой;
• лампочка;
• кольца для крепления абажура;
• элементы для изготовления абажура: опоры для растений, тонкий пластик, двусторонний скотч, ткань рогожка, аэрозольный клей.

Поэтапное выполнение:

1. С внутренней стороны окрасить бутылку, используя краску с распылителем.
2. Патрон разбирается и встраивается в крышку бутылки.
3. Провод подсоединяется к патрону.
4. Вкручивается лампочка.
5. Производится проверка.
6. На патрон вкручивается первое кольцо для крепления абажура.
7. Надевается абажур.
8. Закручивается второе кольцо.
9. Лампа готова.

Этапы изготовления абажура:

1. Разбираются опоры для растений (отсоединяются палочки от колец).
2. Палочки выгибаются для создания внутренней части конструкции абажура.
3. Молярным скотчем прикрепить палочки к нижнему основанию.
4. Проклеить все места соединений термоклеем.
5. Окрасить крепление краской из баллона, которой окрашивалась бутылка.
6. Отмеряется и вырезается из пластика нужный размер.
7. Края соединяются двусторонним скотчем.
8. Двусторонним скотчем присоединяется пластик к пластиковому основанию из палочек и верхнему кольцу.
9. Приклеить ткань к пластику аэрозольным клеем.
10. Абажур готов.

Абажур можно украсить различными элементами или оставить в таком виде. Цвет ткани покупается согласно интерьеру.

Советуем видео по теме:

https://youtube.com/watch?v=zN8LdrgzOyM

Особенности конструкции

Настольный светильник — отдельная категория осветительных приборов, которые подразделяются на обычные (можно свободно передвигать по поверхности мебели) и с креплением к столу. Устройства выполняют одновременно две функции — освещают рабочую зону и выступают в качестве украшения интерьера. Конструктивно настольная лампа аналогична классическому изделию.

Перечислим основные компоненты прибора:

• основание;
• гибкая стойка (трубка);
• усиленный корпус;
• заизолированный шнур питания;
• источник света (лампочка, светодиодная лента).

Обычно основание изготавливается в виде струбцины, при помощи которой устройство устанавливается на поверхность стола. Элемент гарантирует прочное крепление лампы и состоит из неподвижной части и зажима. В среднем каждая настольная лампа предназначена для фиксации к столу толщиной не более 6 см. Если столешница имеет большие габариты, то при выборе ищите изделия с соответствующими параметрами.

Существуют и другие варианты крепления. Например, основание в виде прищепки. Более мобильное оборудование, которое можно перемещать с места на место и устанавливать даже на стену.

Между основанием и корпусом размещена гибкая ножка (стойка), благодаря которой можно свободно менять направление светового потока. Также за направление излучения отвечает специальный раструб (торшер), производимый из пластика, стекла или металла. Ассортимент значительно разнообразили за счет множества цветовых решений, выбор которых зависит исключительно от индивидуальных предпочтений покупателя.

В качестве светильника используются обычные лампы накаливания или светодиодные/люминесцентные аналоги. Очень популярны в этом плане «экономки» с продолжительным сроком эксплуатации, экономичностью и соответствием предъявляемым нормам и требованиям. К слову, не пытайтесь гнаться за экономичностью — главное, чтобы освещения было достаточно для качественной работы за письменным столом.

Наконец, практически каждый настольный светильник с креплением к столу оснащается выключателем, размещаемым на кабеле питания или задней части основания.

Конструкция

Кроме подставки, следует определиться с тем, какая вам больше подходит ножка светильника — держатель плафона. Речь идет не только о материалах или формах, а о конструкции тоже. Настольные лампы могут быть:

• Со стационарной ножкой. Классический вариант, который подходит если работаете всегда в одном положении, на одном пространстве. Материал может быть любой — металл, дерево, пластик. Могут использоваться и их комбинации или какие-то экзотические материалы типа бамбука, плетения из проволоки, ковки и т.д. Высота обычно фиксированная, но можно найти и варианты, позволяющие делать ее выше или ниже.

Интересные модели — полет фантазии дизайнеров безграничен

Гибкая ножка в более дешевом варианте — пластиковая гофра, в более дорогих — из нержавеющей или черненой стали

Чем больше сочленений, тем точнее можно позиционировать источник света

По этому параметру выбрать настольную лампу для рабочего стола не слишком сложно. Если надо освещать постоянно одну и ту же зону, стационарная ножка — ваш вариант. Если вам надо менять положение или размер светового пятна, удобнее это делать при помощи подвижных моделей. Обычно они крепятся к столу (кронштейн или прищепка), но можно найти и настольные или настенные варианты. А вот телескопическая или гибкая основа — это уже на ваш выбор. Кому что кажется более удобным и надежным.

Как выбрать настольную лампу?

Самодельная настольная лампа

Думаю Вам понравится эта довольна простая самоделка, самое главное, что такой светильник сделан из экологически чистых материалов: дерево и металл. Собственно вот и сама инструкция сборки простейшего, самодельного настольного светильника.

Материалы для светильника:

— 3 консервных банки от горошка или кукурузы; — Чуть более 1 метра бруса 2х2,5см; — доска для подставки 25х25х2,5см; — 45см одножильного провода (алюминиевый или стальной); — около 3 метров двухжильного провода на лампочку, сечением жилы 0,75мм2; — выключатель (на провод или стационарный); — патрон; — 6 заклёпок; — 4 шурупа с шайбой.

Приступим к сборки самодельного настольного светильника:

Шаг 1й. Собираем плафон.

Плафон светильника состоит из 2-х частей:

— первая часть плафона

Намечаем отверстие для патрона. Диаметр отверстия должно быть равен диаметру резьбовой части патрона.

Прорезаем отверстие с помощью ножика.

Закрепляем патрон в отверстии.

Важный нюанс:

патрон должен быть разборным!

— вторая часть плафона

Распускаем 2 консервные банки — получаем вот такие полоски жести.

Соединяем эти полоски заклепками, в итоге получаем цилиндр.

Теперь осталось соединить эти две части в единое целое:

В первой части (с патроном) вырезаем два лепесточка длиной, равной 2/3 от высоты банки. С помощью заклёпок закрепляем ко второй части.

Шаг 2й. Собираем мачту светильника.

Мачта состоит из бруса 2х2,5см. Распиливаем брус на 4 части длиной — 50, 25, 15, 10 см.

Делаем запилы на концах отрезков:

у отрезка длиной 50см — с одного конца; 25см — с двух; 15см — с двух; 10см — с одной.

Запиленные концы закругляем и соединяем. Соединение производится шурупом с шайбой, при соединении колен мачты в одной части сверлим отверстие чуть больше резьбы шурупа, а другую оставляем без изменения. Получатся вот такая картина:

Соединяем все части — мачта светильника готова.

Шаг 3й. Закрепляем мачту на основании.

Первым делом подготавливаем основание настольного светильника. Я советую взять отрезок доски с размерами 25х25х2,5см, находим середину и чертим прямоугольник 2х2,5см под мачту. Высверливаем этот прямоугольник на глубину примерно 1см. С обратной стороны подставки сверлим отверстие под шляпку шурупа. Диаметр отверстия должен быть больше шляпки шурупа на несколько миллиметров и глубиной 0,5см.

Шаг 4й. Крепим плафон на мачту светильника.

В последней части мачты (длиной 10см) сверлим 2 отверстия, диаметр которых чуть больше диаметра одножильного провода в изоляции. Как видно на фото, отверстия перекрещиваются, но не пересекаются! Делим заготовку одножильного провода на две части длиной 30см и 15см, продеваем короткий отрезок в нижнее отверстие, длинный в верхнее.

Сверлим отверстия в плафоне для закрепления проволоки. Перед началом крепежа плафона, присоедините провод к патрону, а иначе это будет сделать проблематично. Провод лучше взять сечением не меньше 0,75мм2 каждой жилы и длиной не менее 3-х метров.

Когда всё готово, соединяем плафон и мачту. Получаем вот такую картину самодельного настольного светильника:

Если Вы будете использовать в светильнике лампу накаливания, то лучше сделать надрезы в банке и раздвинуть лепестки в сторону — это уменьшит нагрев плафона.

Шаг 5й. Протягиваем провод, крепим выключатель и вилку.

Протянуть (уложить) провод можно по разному, но я просверлил сквозные отверстия в мачте и протянул в них провод. На подставке крепим выключатель. Можно взять навесной выключатель и закрепить его на проводе, но мне больше нравится стационарный — прикольней и солидней выглядит:).

На самом конце провода присоединяем вилку.

На этом все :).

Мачту настольного светильника можно изогнуть по разному, и таких комбинаций не мало. Вот лишь некоторые:

А вот кто первым облюбовал самодельный светильник

А вот и видео-инструкция, чуть не забыл, фуххх :feel:

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Виды крепежа

Светильники для настольного применения могут по-разному крепиться к поверхности. Многие модели имеют струбцину, которая позволяет крепко и надёжно зафиксировать изделие на столе.
Для детской часто приобретаются светильники с креплением, напоминающим прищепку, поскольку с ним могут справиться даже дети. Но этот вариант является ненадёжным, такую лампу можно с лёгкостью сдвинуть с места.
Всё реже встречаются модели с креплением в виде присоски. Такой вид крепления выдерживает небольшие по весу лампы

Такой вариант можно использовать для декорирования.
Если на столе нет свободного места для размещения настольной лампы, тогда стоит обратить внимание на модели на кронштейнах. Такой вариант можно повесить на стену, хотя процесс крепления требует усилий и умений

Обязательно потребуется дрель, дюбели и строительный уровень.

Инструкция изготовления

1. Первоначально нужно нарезать тканевые полоски шириной 10 см, разрезать их на одинаковые квадраты (таких заготовок необходимо приблизительно 200 шт.).
2. Из подготовленных тканевых квадратов, используя трафарет, вырезаются круги.
3. Старый абажур нужно покрасить под цветовую гамму интерьера помещения. Более оригинально лампа будет выглядеть, если краску накладывать неровными мазками, то есть придать поверхности рельефность.
4. Пока краска подсыхает, можно взяться за изготовление деталей для абажура из подготовленных тканевых кружков. Каждый получаемый элемент должен быть похож на бадминтонный волан или свернутый бумажный кулек для семечек. Чтобы придать заготовкам подобную форму, центр круга промазывается клеем, затем стороны круга сжимаются в центре.
5. После полного высыхания окрашенного абажура можно приступать к его декорации тканевыми заготовками. Детали смазываются клеем и прижимаются к поверхности абажура.

При желании края тканевых воланов можно слегка сбрызнуть золотистой или серебряной краской из баллончика. Это еще более приукрасит готовое изделие.

Плюсы и минусы

Настольные светильники с креплением имеют много плюсов. Их главное достоинство заключается в том, что пользователь может самостоятельно регулировать направление света с помощью гибкой колонны. Конструкция характеризуется лёгкостью и статичностью крепления. Светильник не упадёт со стола и можно не бояться возможности его опрокидывания.

К достоинствам настольной модели относится экономия пространства за рабочим столом. Лампу можно прикрепить на стену или на столе. Опора современных моделей занимает очень мало места. Для каждого светильника можно выбрать лампочку необходимой мощности.

Но кроме плюсов, настольные лампы имеют и некоторые слабые стороны:

• Шнур питания практически невозможно замаскировать.
• Установка светильника на стену при помощи кронштейна требует умений и навыков.
• Если светильник изготовлен из металла, то он является тяжёлым.
• Стеклянные варианты характеризуются хрупкостью.

Настольная лампа с креплением предназначена для обеспечения хорошего освещения рабочей зоны. Современные производители создают замечательные модели, которые представлены различной конструкцией, оформлены в разных стилях и выполнены в различных цветовых исполнениях.

Рекомендации по выбору

После изучения конструктивных особенностей приборов можно приступать к рассмотрению рекомендаций по их выбору. Дизайн — важный критерий, поскольку массивные настольные лампы будут гармонично вписываться разве что в интерьер комнаты, оформленный в стиле ретро. Для всего остального ищите более современные конструкции меньших габаритов.

Перед покупкой ориентируйтесь на три основополагающих правила:

1. Максимальное удобство эксплуатации.
2. Гарантированное выполнение доступных функций.
3. Экономия свободного места на столе.

Удобство

Современные настольные лампы с креплением будут удобны при использовании на письменных или компьютерных столах, что стало возможным благодаря некоторым конструктивным особенностям. Стойка может быть жесткой (штатив) или гибкой (ножка).

Гибкая трубка

Полость гибкой трубки заполнена проводами, подающими питание на лампочку. Она изготавливается из тонкого пластика или металла. Внешне металлическая трубка напоминает шланг, подающий воду на лейку душа. Функция у данных приспособлений одинаковая: ножка светильника задает направление светового потока, шланг лейки — потока воды.

Перед покупкой ощупайте устройство и убедитесь, что ножка сгибается без особых усилий, при этом сохраняет заданную форму, не проседая под нагрузкой верхней части лампы. Качественные приборы можно направить так, чтобы свет падал перед вами, вверх, в сторону или вниз.

Штатив

Состоит из двух основных частей. Обе детали жесткие, но для их соединения используется поворотный механизм. Для изменения направленности светового потока нужно передвинуть лампу. Две части штатива, соединенные винтом (их может быть даже три), могут менять положение друг относительно друга. Рулевое устройство используется для соединения штатива с торшером, что расширяет возможности изменения направления света (достаточно просто повернуть колпак).

Мобильность

Подобные лампы оснащены специальными механизмами, позволяющими изменять направление света, поэтому совершенно необязательно двигать их по поверхности мебели. Обязательно закрепите лампу, это даст множество преимуществ. Сделайте это независимо от установленного крепежного элемента — струбцины, прищепки, кронштейна или присоски.

Даже в случае со струбциной всегда есть возможность раскрутить винтовое соединение и передвинуть светильник с места на место. Собрать лампу с прищепкой гораздо проще.

Абажур

При выборе абажура или торшера нужно обращать внимание на цвет и материал изготовления. Цвет выбирается в зависимости от интерьера комнаты и дизайна стола, но есть определенные рекомендации и по подбору материала:

• металлические торшеры подходят для любых поверхностей;
• на пластиковую столешницу лучше устанавливать соответствующий абажур;
• стеклянные будут хорошо смотреться на деревянной и стальной поверхностях.

Светильник с лампой Эдисона в стиле стимпанк или ретро (Из ПВХ)

Дешевая и не сложная модель светильника с лампой Эдисона в популярном стиле стимпанк или ретро.

Несмотря на то, что здесь используются трубы ПВХ, после покраски их не отличить от медных.

Пластиковые трубки обрезаются под необходимый размер:

При помощи соединительных колен из трубок формируется корпус светильника и покрывается краской:

Подставка вырезается из деревянной дощечки, а крепление выполняется при помощи плоского фитинга с монтажными отверстиями:

К ноге светильника монтируется патрон для лампы:

С таким светильником чтение вдвойне приятно:

Источник фото: www.instructables.com/id/Edison-Lamp-Made-With-Wood-and-Faux-Copper-Pipe

Читать полностью (ссылка)

Две поделки из виниловых пластинок настольная лампа и абажур

Настольная лампа из виниловой пластинки

Технология изготовления поделок из виниловых пластинок, в том числе и нашей настольной лампы, на начальном этапе примерно одинакова.

Разогреваете духовку, установив регулятор температуры в пределах 120-150°С, берете высокий стакан или вазу (из стекла или керамики, только не из пластмассы!) с диаметром верхней части примерно равным этикетке на виниловой пластинке, укладываете сверху пластинку и устанавливаете все это хозяйство в духовку.

Когда виниловая пластинка разогреется и начнет оплывать, нужно следить за процессом, чтобы вовремя придать складкам нужную форму. Затем вытаскиваете обретшее необходимый вид изделие из духовки и даете остыть.

Будем считать, что получившаяся у нас заготовка поделки из виниловой пластинки – это будущая настольная лампа. Нам понадобится патрон для лампы, провода, выключатель и вилка. Не стану описывать, как всё это добро правильно соединить в одну электрическую цепь: XXI век на дворе, и данную операцию без подробной инструкции не способны воспроизвести разве что жители североамериканского континента, да аборигены с островов Кука.

Сверлим одно отверстие для патрона лампы по центру этикетки, второе – рядом, для кнопки выключателя, и третье где-нибудь в нижней части основания нашей будущей настольной лампы – для вывода провода питания. Идеально, если ваш патрон для лампы имеет резьбу и шайбу для крепления – тогда с установкой не будет никаких проблем. Я же, при изготовлении настольной лампы своими руками — там же, на даче, наряду со старыми виниловыми пластинками, нашел лишь обычный патрон, а потому крепить к основанию мне его пришлось при помощи эпоксидной смолы. Ничего, держится.

Лампочку для нашей поделки – сделанной своими руками настольной лампы из виниловой пластинки, понятное дело, желательно взять матовую и не очень мощную.

Абажур из виниловой пластинки

Абажур из виниловой пластинки изготовлен своими руками по той же технологии, что и предыдущвая поделка, только диск использовался прозрачный. Если вы помните, на конечных этапах своей жизни выпускала кучу музыкального барахла из полупрозрачного винила самых разных цветов и оттенков. Обрезки пластмассовых бус, найденных там же — на чердаке, прикрепил к абажуру при помощи клеевого пистолета. Мой абажур из виниловой пластинки получил название «Медуза».

Кстати, неплохо выглядела бы, наверное, настольная лампа с абажуром — и нижняя, и верхняя часть которой выполнена была бы из виниловых пластинок. Но сам я этим заниматься уже не хочу, потому как надоело – наигрался, знаете ли…

Но, если у кого появится желание осуществить данную задумку, или есть какие-то свои поделки из виниловых пластинок, то опубликую всё с удовольствием.

Собственно, вариантов изготовления эксклюзивных светильников, ламп и абажуров из самых разных материалов существует несметное количество, например, можете прочитать» «Как сделать абажур своими руками» или: «Дизайнерский потолочный светильник своими руками».
