Монтаж торцевых планок металлочерепицы: порядок работ

Конструктивные особенности

Ветровая планка для защиты металлочерепицы бывает двух видов – торцевая и карнизная. Эти доборные элементы аналогичны по своему назначению, но предназначаются для различных поверхностей.

Виды планок

1. Карнизная используется для установки кровельного материала на лобовую доску. При мотаже металлической черепицы её свес образовывает над поверхностью кровли небольшой зазор. Через это пространство на стропильную систему может попасть влага или конденсат. Во избежание этого монтируется карнизная планка;
2. Торцевая используется для защиты боковых торцевых поверхностей. Они не защищены от воздействия влаги из-за того, что на месте стыков стены и кровельного покрытия также образуются небольшие щели. При помощи утеплителя гарантируют дополнительную теплоизоляцию крыши.

Размеры ветровой панели сильно варьируются, она может представлять собой металлический отвод, длиною до полуметра или больше 200 см. Очень удобным является то, что этот элемент кровельного пирога можно без проблем подрезать для получения нужного сечения и изгиба.

Габаритные размеры разных моделей

Помимо назначения, эти элементы также классифицируются по материалу, из которого изготавливаются:

1. Металл. В большинстве случаев используется тонколистовая сталь или алюминий. Они обрабатываются на специальных прокатных станках. Под воздействием роликов и высокого давления им придается определенная форма. К слову, она зависит от размера лобовой и торцевой доски. Поэтому все габариты стандартизированы и соответствуют сечениям деревянных брусков. Есть любые цвета, кроме того, производители изготавливают эти свесы на заказ – по индивидуальным потребностям заказчика;

2. ПВХ. Также применяются для установки кровельного покрытия, но не пользуются особенной популярностью. Имеет высокий показатель надежности – не поддается коррозии. Но, вместе с этим, может разрушаться от перепадов температуры и физических нагрузок. Кроме того, такую кровлю нельзя будет обогревать электрическими проводами. Стандартная длина – 2 метра, можно обрезать вплоть до 0,2 м. Бывают глянцевые и матовые.

Сделать металлическую планку для черепицы можно своими руками. Для этого просто нужно согнуть лист алюминия или стали в нужную форму – в качестве шаблона можно использовать брусок от лобовой доски. После элемент нужно выкрасить краской, которая поможет защитить его от воздействия атмосферных осадков.

Установка держателей из ПВХ для водостока

Если в конструкционном плане предусмотрена лобовая доска, установка системы водостока может быть выполнена на любом этапе изготовления крыши

Обратите внимание на то, что к такому элементу крепят только пластиковые крепежи для системы водостока, а не металлические. Если кровля готова полностью, используйте короткие крючки-держатели

Дело в том, что при дожде и таянии снега будет большая нагрузка, поэтому следует выбирать доску соответствующей толщины.

Пошаговая установка

Установка заключается в следующем:

Для начала требуется вывести четкую линию обрезка стропильных ног.
После проверьте вертикальность спила при помощи отвеса.
К торцу стропил прикрепите планку, при это верхний край должен находиться на уровне стартовой доски обрешетки.
Проверьте точность установки шпагатом

Важно, чтобы вы точно были уверены, что доски смонтированы ровно, иначе и линия водосточного желоба тоже будет неровной.. После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее

Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых

После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее. Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых.

Защита древесины

Вечной проблемой для этой части крыши является то, что деревянные детали недолговечны и из-за постоянной высокой влажности, даже при хорошей обработке антипиренами и антисептиками. Для того, чтобы не допустить попадания влаги на лобовую доску, обеспечьте ей защиту специальным «фартуком» из металла. Если в качестве кровельного покрытия выступает металлочерепица, то от промоканий лобовая доска будет защищена карнизной планкой – ее можно установить уже после установки крюков.

Карнизная/лобовая планка-капельник

Этот элемент кровли из металлической черепицы имеет определенное назначение, и исключить его самовольно из покрытия нельзя. Карнизная планка при металлочерепице играет важную роль. Хоть общая площадь элементов не такая уж большая, они помогают обеспечивать целостность и защиту всего покрытия кровли.

Сама же планка карниза в роли завершающего элемента защищает несущие деревянные конструкции от попадания влаги и нагрузки ветра.

Все элементы должны быть смонтированы так, как это указано на технологической карте. Если карнизная планка будет отсутствовать, это может привести к попаданию влаги под крыши и на стенах здания появится сырость. Также могут начать гнить деревянные элементы крыши. Карнизные планки есть двух видов – лобовая и карнизный капельник.

Лобовая планка помогает защитить лобовую доску от влажности и является дополнительной опорой для хомутов водостока. Ее крепят перед монтажом карнизной планки при помощи саморезов, держат шаг в 40 см и делают нахлест не меньше 5 см. размеры планок могут быть и стандартными или же сделаны по индивидуальному заказу.

Монтаж обрешетки

Так как металлочерепица не обладает внушительной массой, для неё не требуется создавать мощное основание.

Обрешётка прибивается к стропилам. Дистанция между начальной и последующей доской – 35-40 см. между центрами досок. Здесь имеют значение изгибы листа. Этот показатель различен у разных моделей металлочерепицы.

Далее предложена схема монтажа обрешётки на примере металлочерепицы трёх марок:

В участках, где находятся енды, и металлочерепица примыкает к трубе, а также около окон создаётся сплошная обрешётка.

Установка карнизной планки

Данный компонент присоединяется после создания лобовой доски, которую держат на торцах стропил оцинкованные гвозди.

Крепление идёт в таком порядке:

1. Подшивание шпоновой доски на передний участок основания.
2. Крепление опорного бруса к стене. Он становится опорой при монтаже свисания карнизного системы.
3. Установка кронштейнов на водосток. Места их крепления: ноги стропил или доска карниза.
4. Сборка самой планки. Участки её размещения – это те зоны, где водосток соединяется с карнизной, либо лобовой доской. Саморезы друг от друга отдалены минимум на 30-35 см.

Далее крыша облицовывается черепицей, и собираются другие элементы.

Монтаж ендовы

В этой работе для каждой такой составляющей необходимо прикреплять дополнительную доску. Процесс начинается с нижней части с постепенным продвижением вверх. Обязательно сохраняется нахлёст 25-30 см.

Ниже линии карниза обрезается нижняя планка. После чего устраивается отбортовка, а под неё ложится уплотнитель.

Листы материал и ось отделяет зазор в 8-10 см.

В 1,5 см от линии штамповки в обрезанный материал завинчиваются шурупы. Крепёж отдалён от оси на 25 см. Так лист в точке крепежа состыкуется с доской, на которой сосредоточена ендова.

Внизу ендова монтируется до укладки кровли. Благодаря этому вода будет стекать в прямо в доборную составляющую.

Монтаж кровли из металлочерепицы по схеме обустройства ендовы выглядит так:

Для прикрытия участков, где заметен обрезанный материал, используйте декоративные накладные средства.

Схема устройства ендовы

Если начало или окончание ендовы находятся прямо на скате, подкладывается отдельная доска, для окна в черепичном листе создаётся отверстие, а для карнизного среза делается перекрытие в виде планки. В этой ситуации вдоль стен прокладывается уплотнитель.

Укладка и крепление листов металлочерепицы

Данная работа начинается на прямоугольном скате, а точнее с его правой крайней стороны. При обратном направлении каждый новый лист помещается под предшествующий.

Технология монтажа кровли из металлочерепицы на скате – треугольнике основывается на таких критериях: начальный лист размещается в середине ската. Другие листы монтируются к нему с двух сторон.

Порядок укладки металлочерепицы здесь следующий:

1. Укладка начального ряда. Листы не фиксируются основательно, а прихватываются в одной точке, а затем выравниваются по отношению друг к другу краю ската. Первая их линия свисает с карниза примерно на 4-6 см. Процесс начинается с любой стороны: правой или левой.
2. Фиксация саморезами через волну. Они завинчиваются крепко, но их кольцо-уплотнитель не пережимается.
3. На стыковом участке угол подрезается, так устраняется уплотнения. Можно выпрямить капиллярную ямку под штамповкой.
4. Процесс дублируется для вторых и следующих линий.
5. Фиксация торцевых планок. Их укладка идёт внахлёст 2 см.

Монтаж конька, торцевой планки металлочерепицы и примыкания к стене

Конёк монтируется в такой последовательности:

1. По его планке прокладывается специальная уплотнительная лента (аэроролик). Её окончания придавливаются к металлчерепице, и она приклеивается. Эта мера защищает пространство под коньком от осадков. А его планку и данную ленту должен отделять зазор для вентиляции. Его параметр – 5 мм.
2. Фиксация конька на планках, устроенных на торцевых частях металлочерепицы. Здесь он должен иметь выступ 2-3 см. При работе с плоским коньком его укладка осуществляется внахлёст.

Как укладывать металлочерепицу на крышу? На участки отопительных или вентиляционных труб устраиваются фартуки. Работа идёт так:

1. В трубе создаётся штроба. Её глубина: 1-1,5 см.
2. В неё помещается планка фартука 1 (внутреннего). Участок примыкания покрывается герметиком.
3. На фартуке размещается черепица и закрепляется саморезами.
4. На материал монтируются элементы фартука 2 (верхнего).

Фиксация торцевых планок осуществляется внахлёст 2 см. Параметр волны и ширина ската должны быть идентичными. В ином случае гребень разместится на фронтоне.

Видео: Монтаж металлочерепицы — видео инструкция.

Монтаж металлочерепицы «Металл Профиль» — видео инструкция

Установка досок

Без особых проблем торцевая планка может быть установлена своими руками даже без серьезного опыта строительных работ. Понадобятся для этого кровельные саморезы с резиновыми уплотнителями (порядка шести штук для одной планки), герметик, шуруповерт и ножовка по металлу для подрезки. Особенности крепления зависят от места монтажа:

• Торцевая доска. Монтаж этого элемента производится в завершении кровельных работ. Подбор верхней крепежной полочки осуществляется в зависимости от профиля покрытия и высоты волн черепицы. Крепление производится через материал кровли сверху к торцовой планке и обрешетке каркаса с шагом примерно 40 см. Рекомендуется использование кровельных саморезов с полиуретановой или резиновой шайбой.
• Карнизная доска. На карнизные свесы ветровая планка монтируется до устройства водостока и укладки покрытия кровли. Шаг тоже равен примерно 40 см, а нахлест делается в 5−10 см. При монтаже гидроизоляционной пленки, которая укрывает обрешетку, поднимают и кладут сверху планки. Правильная установка обеспечит плотное прижатие к внутренней части желоба водостока, что предотвратит попадание на стропила влаги.

Дополнительная изоляция стыков кровли и планок осуществляется с помощью специальных уплотнителей, силиконового герметика или строительного скотча. Большинство мастеров считает, что лучше использовать специальный уплотнитель, повторяющий рельеф профлиста, поскольку его срок службы не ограничен. В качестве торцевой доски для металлической черепицы выбирается обычно тонкий стальной лист толщиной примерно 0,5 мм.

В чем отличие карнизной планки от капельника

Доборные элементы похожи, однако их можно различить.

Конструкция капельника

Стандартные габариты: длина – 200 см, ширина 100 мм, высота 60 мм, ширина загиба – 10 мм.

Принцип работы:

• По поверхности кровли вода проникает в капельник.
• Стекает по нему, перемещаясь в желоб водоотводной системы. Осадки выводятся с кровли.

Конструкция карнизной планки

Монтаж карнизной планки проводится поверх обрешетки, элемент устанавливают так, чтобы он защищал поверхность крыши от осадочных вод. Планка меняет направление осадочной воды, попадающей на карниз, переводя ее в водосточную систему. Дополнительные функции:

• Не допускает нагрева кровельного материала.
• Организует естественную вентиляцию.
• От капельника отличим тем, что является визуально заметным элементом, поэтому может использоваться для украшения кровли.

Различия элементов представлены в таблице

Параметр	Капельник	Планка
Основная задача	Выведение конденсата с гидроизоляционного слоя.	Выведение осадочных вод снаружи крыши.
Особенности монтажа	Крепится под слоем гидроизоляции.	Монтируется под кровлю.
Что защищает	Фасад здания	Кровлю

примыкание к трубе

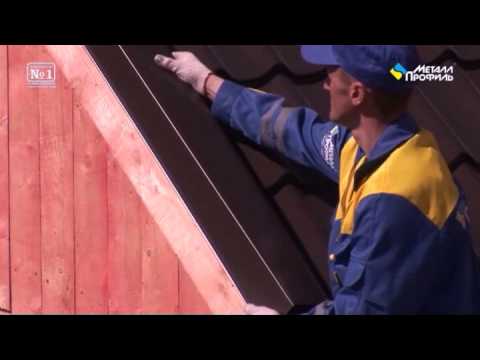

Монтаж торцевых планок

Карнизная планка капельник

Карнизная планка-капельник защищает ту часть кровли, которая примыкает к водостоку. Планка-капельник обеспечивает также слив влаги и конденсата с кровли и из подкровельного пространства в водосток. Монтаж карнизной планки производится после установки лобовой доски, которая прибивается к торцевой части стропил оцинкованными гвоздями. Затем к лобовой доске прикрепляется L–планка. Для того чтобы карнизная планка имела эстетичный вид, как завершающая часть кровли, лобововые доска и планка должна быть смонтирована ровно. Монтаж планок выполняется нахлестом в 5 см после укладки всех гидроизоляционных материалов. Затем карниз кровли подшивается шпунтованной доской или сайдингом

При этом очень важно обеспечить свободное поступление воздуха под кровлю. Гнутая нижняя часть планки обязательно должна перекрывать примыкающую часть водосточного жёлоба, чтобы исключить попадание дождевой воды мимо водостока

Вся влага, которая образуется на пароизоляции, должна быть направлена по карнизной планке в водосток. Это одно из важнейших условий грамотного монтажа этого элемента кровли (см. видео). Выпускать гидробарьерную плёнку в водосток нельзя, так как она под влиянием солнечных лучей разрушится и вода будет попадать под саму кровлю. Обычно перед монтажом карнизной планки устанавливают кронштейны для водосточных желобов. Затем поверх кронштейнов устанавливается сама планка, которая крепится саморезами к лобовой или карнизной доске с шагом 30–35 см. Наиболее полное представление о карнизной планке-капельнике можно получить из рисунка ниже.

1. Контробрешётка
2. Обрешётка
3. Гидроизоляция
4. Карнизная планка
5. Металлочерепица
6. Начальная обрешётка
7. Стропила

Размеры карнизных планок бывают длиной до двух метров, а ширина устанавливается по фактическим размерам карниза и изготавливается по индивидуальному заказу. В некоторых случаях все размеры кровли согласуются со стандартными размерами всех элементов комплекта. Цвет такой же, как у металлочерепицы, но могут применяться другие решения дизайна, которые создают контрастные полосы под крышей и придают зданию уникальность. Изготавливается из оцинкованной стали толщиной 0,4–0,5 мм, которая покрыта с обеих сторон цинком или алюмоцинком. После цинкования на сталь наносится фосфатный антикоррозийный слой, затем грунтовка с повышенной адгезией к металлу. Наружная часть покрывается полимером, а внутренняя защитным лаком. Самый надёжный вид полимерного покрытия это полиуретан. Структура покрытия представлена на рисунке ниже.

1. Лист стальной
2. Цинковое покрытие (275 g/m²)
3. Покрытие антикоррозийное
4. Грунтовка
5. Полимерное покрытие (полиуретан, полиэстер, пластизол и др.)
6. Защитный лак

Установка

Или же он со временем приходит в негодность и требует замены. Не нужно бояться такой работы – она вполне по силам самым обычным людям. Все, что потребуется, – это герметик и саморезы определенного сечения. Лишь в некоторых случаях, когда в самой столешнице отверстий нет, вообще, либо на тех самых необходимых местах, приходится ее сверлить. Так или иначе, убедившись, что все требуемые отверстия готовы, наносят герметик; потом останется лишь прикрутить изделие саморезами и спокойно пользоваться им.

Сверление искусственного или натурального камня производится дрелью на самых малых оборотах.

Виды и монтаж планок в видео ниже.

Установка

Монтаж ветровой планки для металлочерепицы можно легко провести своими руками. Пошаговая инструкция с фото:

1. Независимо от конструкции кровли (имеется в виду, варианты с углами), первой устанавливается лобовая доска, а уже поверх неё торцевая. Это необходимо для того чтобы избежать протекания системы. Стоит отметить, что в связи с таким типом монтажа, эти детали кровли имеют ключевое отличие в расположении пазов для креплений;

   Установка планки

2. Далее, на стену здания устанавливается брус, который будет обеспечивать дополнительную поддержку ветровой торцевой панели;

   Защита перед монтажом черепицы

3. Перед началом установки свеса также рекомендуется установить кронштейны для крепления водосточных желобов. В противном случае, крепление по уже готовому свесу может нарушить целостность планок и всей конструкции;
4. Карнизная планка устанавливается по определенной технологии. Между отдельными свесами должен выдерживаться шаг (не менее 200 мм). Каждая прибивается к основанию гвоздями 100;

   Пример монтажа

5. После монтажа планок необходимо места соединения обработать антисептиком, для защиты древесины и крепежных изделий, и начинать укладку металлочерепицы;
6. Когда уже вся черепица установлена, необходимо продолжить крепить ветровую планку. Теперь каждая из деталей устанавливается внахлест (не менее 50 см). Специалисты говорят, что можно делать «набег» даже 70 см. Каждый отдельный элемент крепится к доске при помощи 4 гвоздей (или саморезов, в зависимости от потребностей). Это необходимо для защиты самого нижнего слоя металлического покрытия от повреждения ветром;
7. Особенно тщательно обрабатываются места примыканий металлочерепицы в отводам водостока, трубам и прочим отверстиям на кровле. Помимо ветровой планки здесь дополнительно нужно использовать гидро- и пароизоляцию;
8. Когда все ветровые карнизные планки установлены, начинается монтаж досок примыкания или торцевых. Они крепятся исключительно в местах примыкания кровельного материала и стен здания;
9. Главным требованием к её установке является правило высокой волны: планка монтируется выше, чем обрешетка на 1 волну металлочерепицы. Если применяется Каскад с волной 50 мм, то и торец устанавливается на высоте 50 мм над каркасом;

   Установка торцевой планки

10. Для торцевой планки применяется только два крепежных изделия. Чаще всего это саморезы, в отдельных случаях используются гвозди;
11. Установка ветровой торцевой планки для металлочерепицы не требует большого нахлеста. Рекомендуемый – 50 мм. Это очень удобно, т. к. подрезать такую защитную доску можно на любые отрезки, чего не сделать с карнизной;
12. Под стыки настилается утеплитель и гидроизоляционное покрытие.

Периодически места стыков потребуется проверять на герметичность. Каждый сезон планки осматриваются и при необходимости заменяются. Для этого верхняя снимается при помощи пассатижей и заменяется на целую. Место стыка дополнительно обрабатывается тонким слоем герметика.

Видео: Установка уплотнителей и ветровой планки.

Средний срок службы планки – 50 лет, первые признаки коррозии могут проявиться уже спустя 10 лет. После этого рекомендуется либо покрыть карнизы и торцы защитными эмалями, либо полностью заменить покрытие.

Конструкция ветровой планки

Торцевая планка представляет собой изделие из профилированного оцинкованного листа, согнутое на специальном станке. Толщина стали обычно составляет порядка 0,4-0,55 мм. Как правило, цвет планки соответствует цвету основной кровли. Своей верхней согнутой частью торцевая планка прижимается к поверхности металлочерепицы, поэтому ее кончик загнут немного вниз. Это сделано для лучшей состыковки планки с материалом кровли. Нижняя часть планки отогнута наружу, что обеспечивает лучший отвод воды от кровли. Стандартная длина ветровой планки — 2 м.

Планка ветровая в обязательном порядке имеет полимерное покрытие, а ее цвет выбирается точно таким же, какого цвета установлена металлочерепица.

Выбор

Но ограничиться только размерами – это еще далеко не все

Чтобы планка для торца столешницы выполнила свою функцию четко, требуется уделить внимание и другим тонкостям. Так, наряду с алюминиевыми изделиями, могут применяться иногда и конструкции из пластика

Но они недостаточно долговечны и легко повреждаются острыми предметами, потому выбирать подобные модели можно только в крайнем случае при острой нехватке средств. Металлические конструкции в идеале должны иметь матовый вид, чтобы меньше были заметны любые шероховатости; в остальном достаточно посоветоваться с продавцами или изготовителями столешниц.

Зачем нужна горизонтальная планка

Как известно, для изготовления заборов используется профилированный стальной лист толщиной от 0,45 до 0,55 мм с различной высотой волны, получаемой при постепенном сгибании листа в специальной вальцовочной машине. Чем больше толщина листа и выше высота волны, тем большей способностью выдерживать деформационные нагрузки обладает готовое изделие.

Но сам по себе профилированный лист имеет очень незначительную прочность при изгибании в направлении волны, что отражается в рекомендациях по установке необходимого числа креплений на количество изогнутых профилей настила. Хотя профнастил и имеет определенную жесткость, но важную роль для обеспечения прочности забора из профнастила играет количество и расположение горизонтальных силовых элементов.

Увеличение прочности конструкции путем установки дополнительных горизонтальных лаг, к которым производится крепление профилированного стального листа, приводит к необоснованному увеличению расходов на материал и монтажные работы, а незаконченный вид верхней части забора сводит на нет эстетическую привлекательность заборного полотна.

Для обеспечения прочности всего полотна при минимальных затратах материалов и снижении трудоемкости монтажа применяются дополнительные элементы, изготовленные из того же материала, что и основная конструкция и специально предназначенные для конкретного типоразмера профнастила.

Виды усиливающих декоративных элементов

Одним из важных дополнительных элементов, устанавливаемых на заборное полотно из профнастила, является усиливающая верхняя планка. Как правило, она изготавливается из того же листа, что и основное полотно, а размеры верхней планки могут варьироваться в зависимости от размеров полотна и высоты волны, чтобы обеспечить возможность крепления и максимальную жесткость конструкции.

И если ширина планки точно соответствует высоте волны, то размер ее вертикальных полок может изменяться в довольно широких пределах. Установленная на верхнюю часть полотна этот элемент прикрепляется в шахматном порядке к сторонам профиля, создавая при этом своеобразную силовую ферму, значительно увеличивающую прочность конструкции при минимальном расходе металлопроката.

Самым распространенным и простым элементом заборного полотна является П-образная верхняя планка – самое простое изделие, имеющее ряд преимуществ:

• Средняя прочность, сохраняемая по всей длине планки;
• Простота изготовления на самом примитивном оборудовании;
• Малый вес и низкая стоимость;

Не лишено данное изделие и некоторых конструктивных недостатков:

• Слабая защищенность торцов планки от повреждений и коррозии;
• Недостаточно привлекательный внешний вид.

Как известно каждому застройщику хочется, чтобы ограждающий участок забор был не только функциональным, но и красивым. Для этой цели выпускаются декоративные планки, устанавливаемые на верхнюю часть заборного полотна.

Совмещая и силовую и эстетическую функции, они представляют собой более сложное изделие, требующее усовершенствованного прокатного оборудования, позволяющего получать дополнительные ребра жесткости на боковых поверхностях планки и что самое важное, загибать наружный край, создавая безопасную поверхность с улучшенной защищенностью от атмосферных воздействий. Загнутый край планки обеспечивает максимальную прочность полотна именно в местах крепления к профнастилу, что положительно сказывается на прочности всей конструкции полотна. Крепление верхней планки к полотну забора осуществляется в определенной последовательности с тыльной стороны полотна специальными самонарезающими винтами со сверлящим наконечником

Размеры винтов подбираются с таким расчетом, чтобы в закрученном состоянии винт не доставал до противоположной волны профиля во избежание повреждений цинкового защитного покрытия

Крепление верхней планки к полотну забора осуществляется в определенной последовательности с тыльной стороны полотна специальными самонарезающими винтами со сверлящим наконечником. Размеры винтов подбираются с таким расчетом, чтобы в закрученном состоянии винт не доставал до противоположной волны профиля во избежание повреждений цинкового защитного покрытия.

Все виды дополнительных элементов покрываются прочным полимерным покрытием, обеспечивающим дополнительную защиту оцинкованного стального листа от коррозии, что обеспечивает срок службы неповрежденных элементов не менее 15 лет, а примененные красящие пигменты устойчивы к воздействию ультрафиолетового излучения и почти не меняют свой цвет в течение всего срока эксплуатации.

Установка на металлочерепицу

Частный дом – это общее понятие, вариабельной конструкции, габаритов и этажности. Изготовление уголка можно произвести самостоятельно из стального или алюминиевого листа, но на строительном рынке можно отыскать торцевую планку, отвечающую особенностям конкретной крыши. Она устанавливается проще, покрыта защитным слоем, есть в разных расцветках, поэтому можно подобрать органичную составляющую под выбранный ранее цвет металлочерепицы. Готовые изделия отличаются довольно демократичной стоимостью, в некоторых местах делают нарезку нужной длины.

Монтаж начинается только после окончательного завершения оборудования кровли и проводится по отработанному на практике алгоритму.

Крепление деревянного бруса, обработанного специальными пропитками, производится к обрешетке, и тут предпочтительнее кровельные гвозди, хотя иногда используются и саморезы подходящей длины.

1. После предварительной примерки, убедившись, что металлическая деталь заходит на черепицу и закрывает брус, производится крепление панели к прибитой деревянной части.
2. Прикрепить нужно саморезами, используя подходящий инструмент. Их закручивают по восходящей, направляясь к коньку по металлической планке, непременно с боков и сверху.
3. Количество зависит от габаритов крыши и параметров планки, с соблюдением расстояния примерно 25 см. На концах тем же крепежом закрепляют заглушки.

Окончательно готовым считается узел, в котором плотно закрыты все стыки. С этой целью применяется самоклеящийся уплотнитель или специальный герметик для крыши. Покрытие шляпок саморезов специальной краской убережет их от коррозии, а значит, и пиломатериал под ними будет служить дольше.

Характеристики и классификация

Во время устройства крыши с металлическими кровельными листами устанавливаются планки:

Все эти элементы продлевают период эксплуатации крыши, улучшая ее свойства.

Типирование весьма обобщенное, так как элементы всего лишь схожи по назначению, но отличаются по виду кровельного покрытия функциональных особенностей.

Различают такие типы:

Все вышеперечисленные элементы сильно отличаются друг от друга, но имеют одно общее свойство – защита.

Торцевая, или, как ее еще называют, ветровая планка для металлочерепицы, производится по технологии идентичной металлочерепичным листам. Крепятся эти элементы на скатах с торцевой стороны.

Толщина изделия составляет около 0,5 мм, что делает, на первый взгляд, планку весьма хрупкой, но на самом деле она достаточно крепкая, чтобы долго прослужить, неизменно выполняя свои прямые функции.

Все планки ветровые производятся из оцинкованной стали. Полосы металла в обязательном порядке покрываются особыми полимерами, которые весьма стойки к воздействию различных агрессивных сред.

У данной планки достаточно много названий, из-за ее расположения и основного предназначения: ветровая, торцевая, фронтонная.

Торцевые планки существуют уже очень давно, просто раньше, в зависимости от многих факторов, они изготавливались из:

• древесины;
• фанеры;
• матового или прозрачного акрила;
• камня и т. п.

Размеры ветровой панели варьируются. Это может быть отвод, до полуметра длиной или более 2 м. Но проблема с размером быстро решается простой резкой.

Преимущественно при изготовлении используется не только сталь, но и алюминий, что значительно сказывается на цене. Логично предположить, что оцинкованная сталь прослужит дольше алюминия, потому изделия из нее будут стоить дороже на порядок.

В целом габариты изделий стандартизированы, полностью соответствует сечению деревянных брусков. Для любителей оригинальности производители делают детали на заказ, по индивидуальным замерам.

Особенности крепления

Чтобы изделие вне зависимости от качества изготовления исправно выполняло возложенные на него функции, его необходимо не только правильно подобрать, но и установить. В случае с планкой необходимо знать особенности выполнения ее монтажа:

Начинать крепление этого изделия необходимо только после завершения установки лобовой доски. В качестве крепежных элементов используются саморезы или оцинкованные гвозди. Установка лобовой доски осуществляется непосредственно к торцам стропил

Очень важно, чтобы она была закреплена ровно. Это в дальнейшем значительно облегчит вам выполнение работы по монтажу планки.
На следующем этапе выполняется обшивка лобовой поверхности шпунтовой доской

При наличии желания и возможности в качестве материала можно использовать профлист или сайдинг.
Далее необходимо закрепить к стене дома деревянный брус. Он будет выступать в качестве страховочной опоры и позволит правильно выполнить установку планки.
Дальнейший ход монтажных работ будет зависеть от того, оборудована ли ваша крыша системой водостока. При наличии таковой вам придётся первоначально установить кронштейны для фиксации желобов и труб. Обычно их монтаж производится напрямую к торцам стропильных ног. Но допустим вариант, когда их крепят к лобовой доске.
Затем можно переходить непосредственно к креплению планки. Для ее установки рекомендуется использовать саморезы или кровельные гвозди. Устанавливают планку, соблюдая шаг 20−30 см. Крепежные элементы рекомендуется размещать в шахматном порядке.
Во время монтажа необходимо следить, чтобы между планками не было зазора. Либо их можно уложить просто встык. Если же вы хотите обеспечить максимальную защиту этому элементу, то рекомендуется его укладывать внахлёст. При этом способе монтажа следующую планку необходимо размещать с заходом на предыдущую не менее, чем на 3−5 см. Нахлест делают только в сторону стока.

После выполнения всех перечисленных этапов можно начинать непосредственную укладку и кровельного материала

Но будьте очень аккуратны во время монтажа, поскольку по неосторожности вы можете повредить защитный слой карнизной планки. Особенно если вы используете недорогие оцинкованные изделия

Если оставить этот момент без внимания, то планка потребует замены раньше положенного срока.

В процессе монтажа кровельного «пирога» уделите особое внимание гидроизоляционной плёнке. Ее желательно укладывать непосредственно под металлочерепицу

Технология монтажа требует, чтобы материал заходил на планку. Так вы обеспечите беспрепятственный сток влаги в виде конденсата с крыши.

Ещё необходимо учесть, что пленка гидроизоляции не должна выходить за границы кровельного материала. Иначе она будет регулярно подвергаться воздействию ультрафиолетового излучения и очень скоро потребует замены. По этой причине ее следует целиком размещать под кровлей.

Монтаж металлочерепицы является очень сложной задачей не только для частного застройщика, но и даже для опытного специалиста. Ведь недостаточно только правильно выбрать кровельный материал. Нужно также надлежащим образом выполнить его монтаж.

В соответствии с принятой технологией, крепить металлочерепицу необходимо обязательно с использованием определенного набора доборных элементов.

В их числе должна присутствовать и карнизная планка, которая играет важную роль в обеспечении надежной защиты здания. Поэтому нежелательно проводить монтажные работы без подобных изделий, если вы не хотите через пару лет проводить незапланированный ремонт своей кровли.

Только при использовании всего набора доборных элементов можно обеспечить правильное выполнение кровлей своих функций. Поэтому после того, как вы выберете кровельный материал, вам сразу же нужно решить вопрос и с доборными элементами. В случае с планкой это играет особую важную роль, поскольку этот элемент помогает защитить конструкцию крыши от проникновения влаги.

Здесь важно не только правильно рассчитать ее размеры, но и изучить другие важные характеристики, в том числе и тип используемого защитного покрытия. Учитывая, что большинство частных застройщиков обо всех этих нюансах не знает, лучше всего подбирать доборные элементы при непосредственном участии специалиста, а также и проводить в его присутствии саму работу по монтажу

Ремонт кровли Монтаж карнизной планки и водосточной системы Монтаж карнизной планки и водосточной системы
